ДС

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Отличительные особенности

• 1-, 3- и 4-электродные исполнения.
• Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
• Рабочая температура до 240 °С (ДС.ПВТ).
• Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
• Гигиенический (пищевой) сертификат.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.
Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС
Модификация
ДС.ПВТ
ДС.П
ДС.П.3
ДС.ПВТ.4
Рабочее давление
2,5 МПа
-
-
1 МПа
Рабочая температура
240 °С
100 °С
70 °С
80 °С
Количество электродов
1
3
4

Стержни (электроды) для кондуктометрических датчиков уровня

Стержень

Стержень с адаптером

Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.
В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия

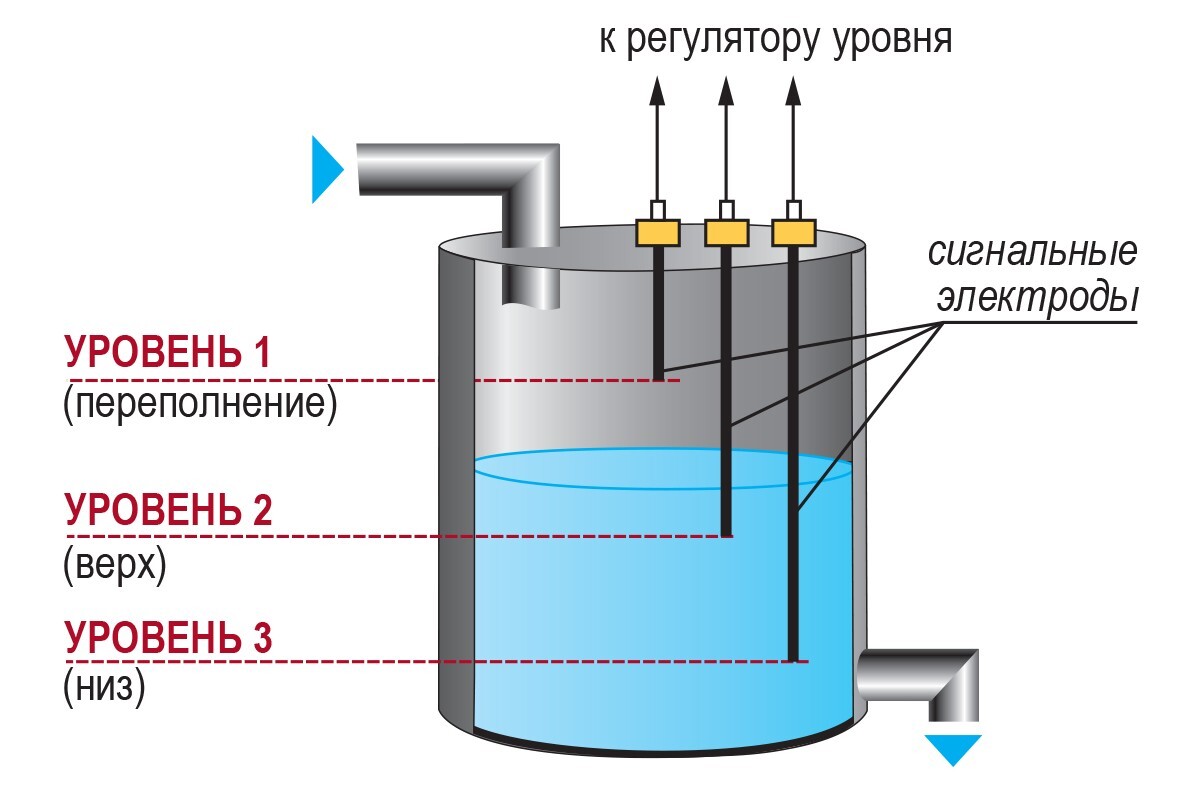

Пример применения (металлический резервуар): вертикальный монтаж

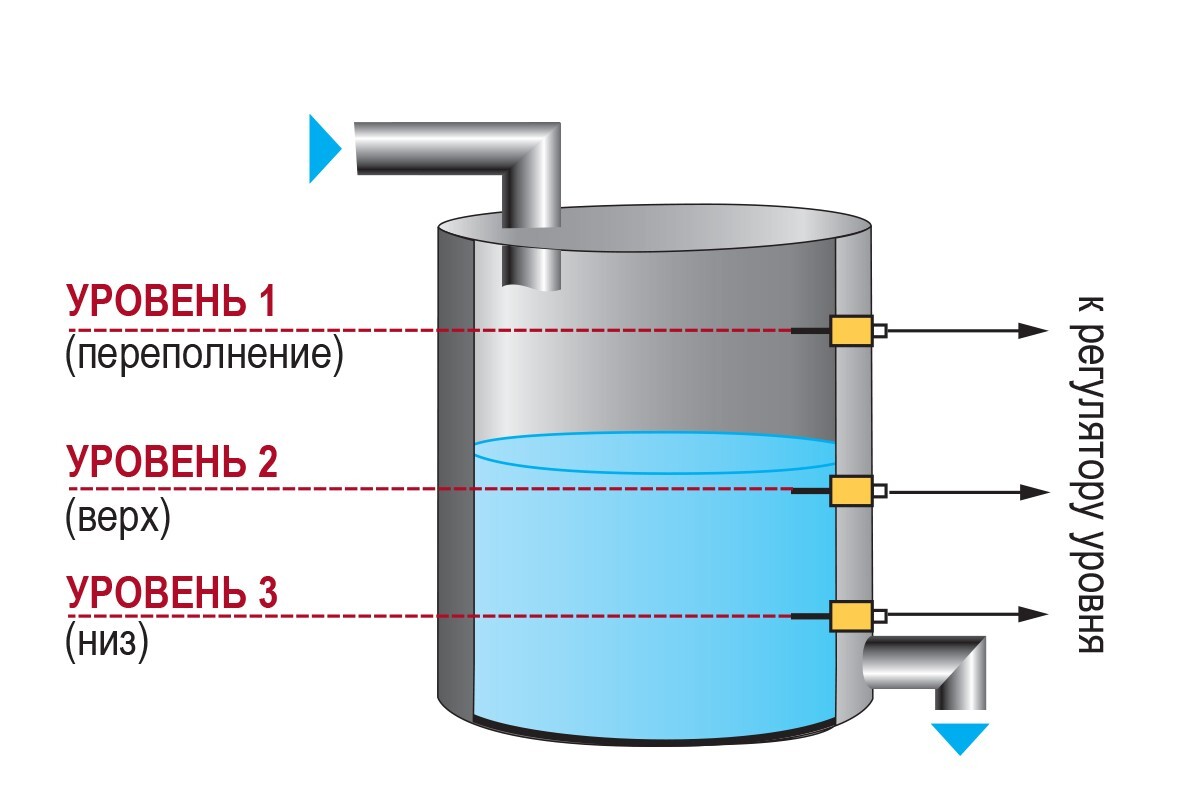

Пример применения (металлический резервуар): горизонтальный монтаж

Одноэлектродные датчики
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Габаритный чертеж ДС.ПВТ

Присоединительные размеры
М27×1,5 мм
М20×1,5 мм
М18×1,5 мм
G1/2
G3/8

Материал
Материал изолятора – полифениленсульфид

Давление измеряемой среды, не более
2,5 МПа

Максимальная рабочая температура
240 °С

Габаритный чертеж ДС.П

Присоединительные размеры
М20×1,5 мм
G1/2
S27

Материал корпуса – технамид

Давление измеряемой среды, не более
-
Максимальная рабочая температура
100 °С

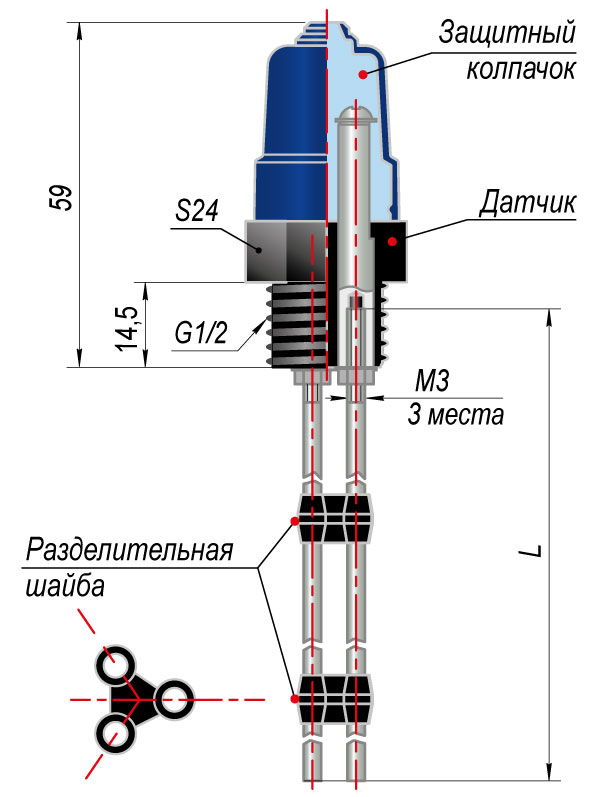

Габаритный чертеж ДС.П.3

Присоединительные размеры
G1/2
S24

Материал корпуса –пластмасса

Давление измеряемой среды, не более
-
Максимальная рабочая температура
70 °С

Габаритный чертеж ДС.ПВТ.4

Присоединительные размеры
G3/4

Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более
1 МПа
Максимальная рабочая температура
80 °С

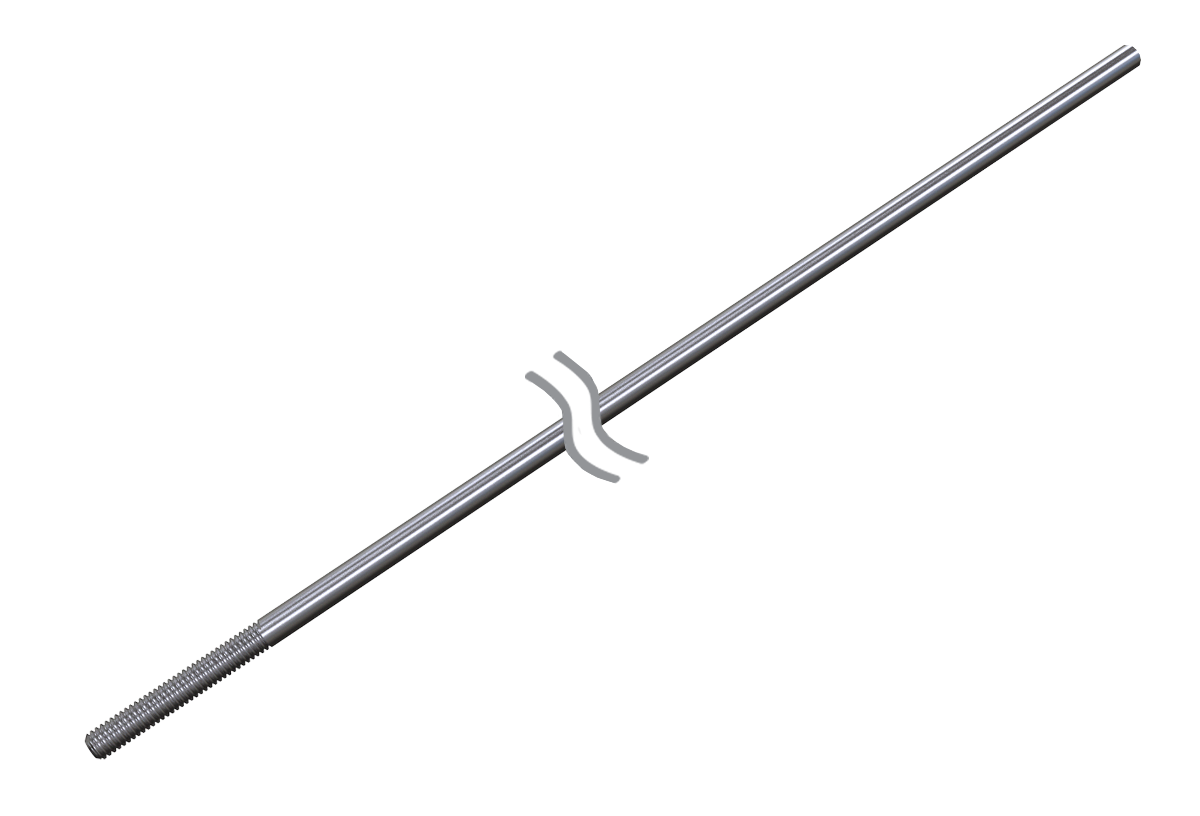

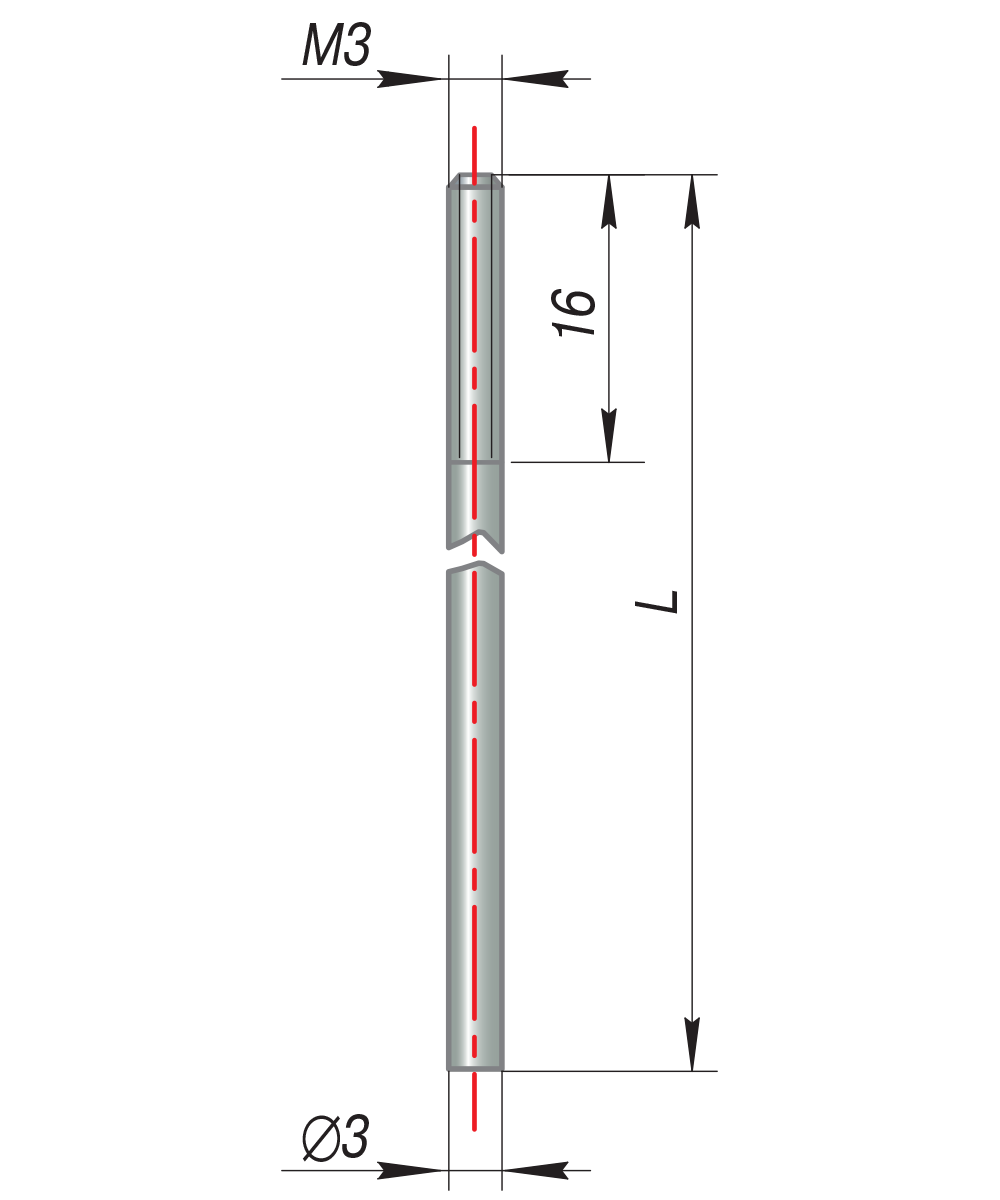

Стержни (электроды)

Стержень (электроды)

Длина стержней, L*
0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м

Присоединительные размеры
М3×0,5 мм

Материал
Сталь нержавеющая 12Х18Н10Т или AISI 304

Конструктивные преимущества
Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

Комплектность
Стержень – 1шт.

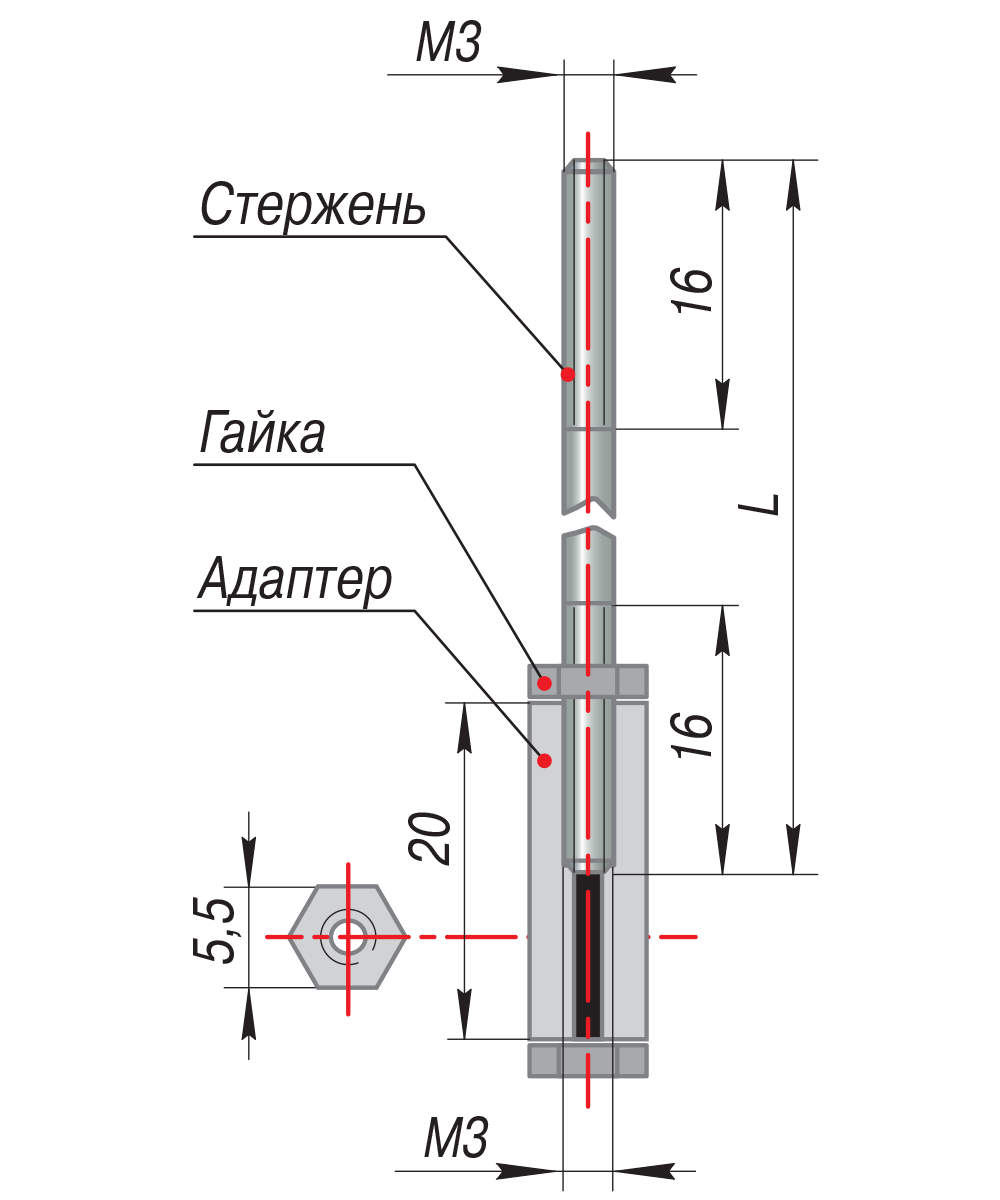

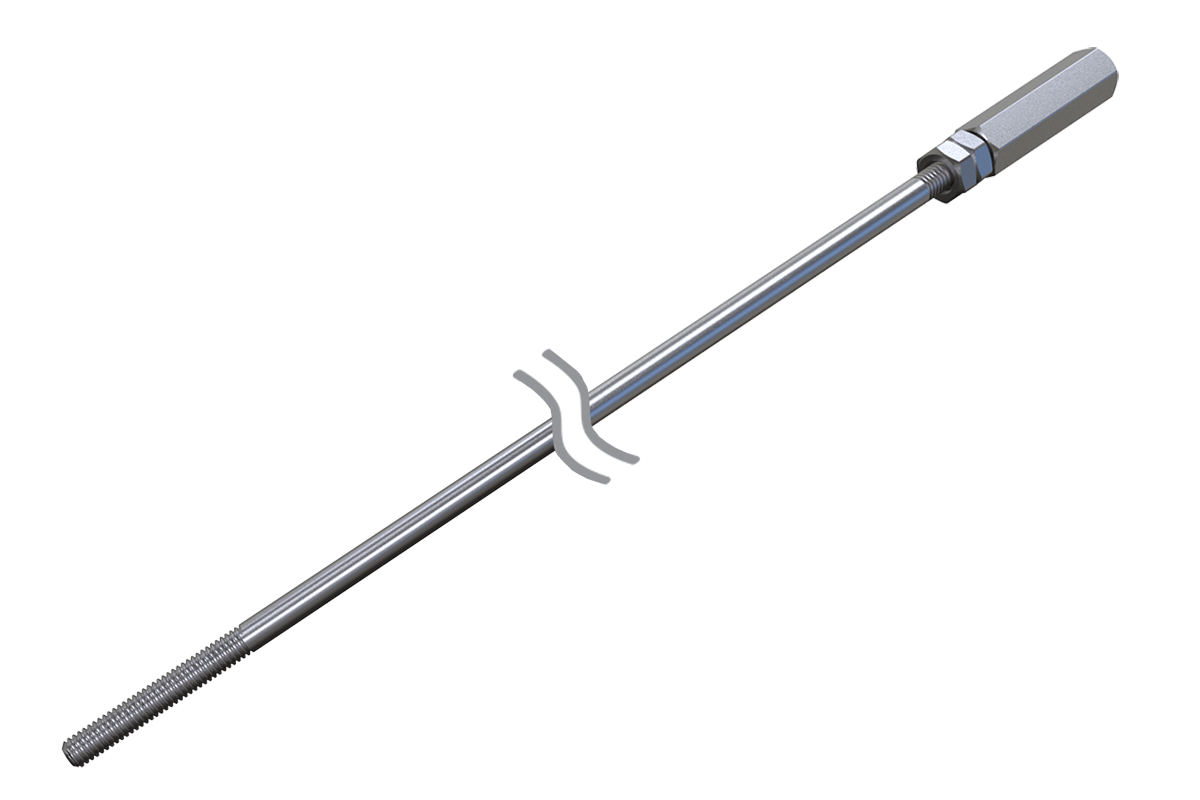

Стержень 1,95 с адаптером

Длина стержней, L*
1,95 м

Присоединительные размеры
М3×0,5 мм

Материал
Сталь нержавеющая 12Х18Н10Т или AISI 304

Конструктивные преимущества
Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

Комплектность

• Стержень – 1шт.
• Адаптер – 1шт.
• Гайка – 2шт.

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
Внешний вид Планка ДУ.5

Габаритный чертёж планки ДУ.5

При заказе датчика отдельно заказывается сам датчик и необходимое количество стержней к нему.

Обозначение при заказе ДС.ПВТ

ДС.ПВТ.Х.Х

Обозначение при заказе ДС.П

ДС.ПХХ

Обозначение при заказе стержня

СТЕРЖЕНЬ Х
