ОВЕН ДТПХхх5Е.И EXIA

ермопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА; 4…20 мА + HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года

Технические характеристики

Наименование
Значение
ДТП-И.EXI-Н
ДТП-И.EXI
Питание
Номинальное значение напряжения питания (постоянного тока)
24 В
Диапазон допустимых напряжений питания (постоянного тока)
12…30 В
Максимальная мощность потребления
0,8 Вт
Защита от обратной полярности напряжения питания
есть
Выходной сигнал
Диапазон выходного тока
4…20 мА
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента)
23 мА
22,5 мА
Вид зависимости «ток от температуры»
линейная
Диапазон преобразования температур
определяется при заказе
Диапазон допустимых сопротивлений нагрузки
250…956 Ом
0...1000 Ом
Время установления рабочего режима после включения напряжения питания, не более
30 с
ИнтерфейсHART
есть
нет
Конструкция
Способ контакта с измеряемой средой
погружаемый
Степень защиты корпуса датчика (по ГОСТ14254)
IP65
Условия эксплуатации
Температура окружающего воздуха
В зависимости от температурного класса датчика
Параметры взрывозащиты
Маркировка
0Ex ia IIC T6…Т1 Ga Х
Максимальные значения для подключения по токовой цепи
Ui = 30 В,
Ii = 100 мА,
Li = 0,15 мГн,
Ci = 25 нФ

Конструктивные исполнения

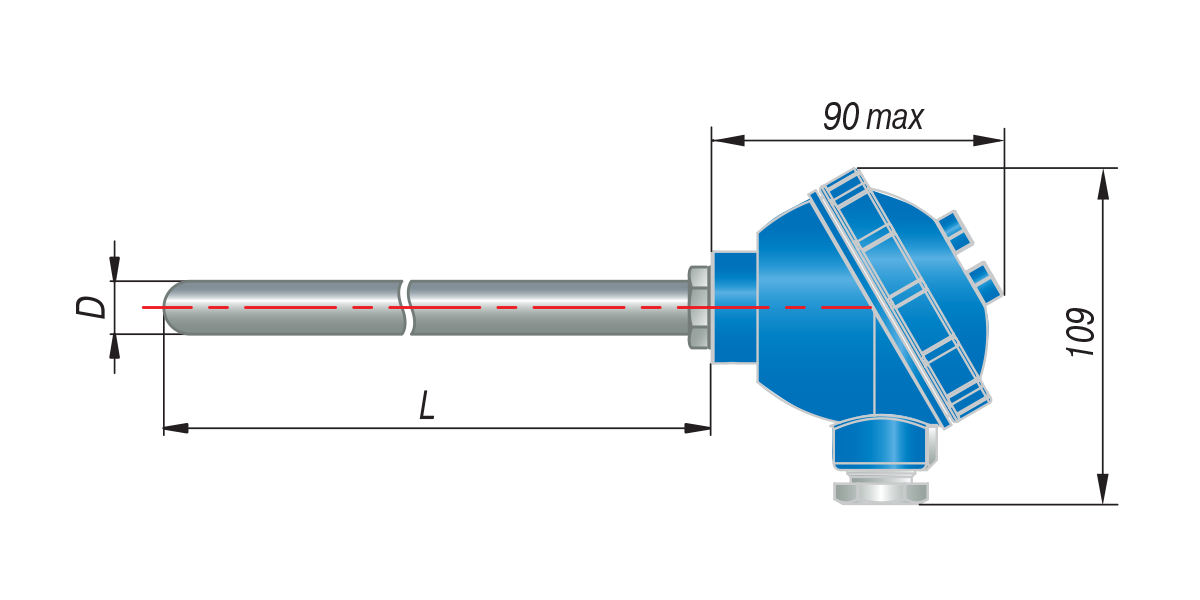

Конструктивное исполнение ДТПХ015.И.EXI

Подвижный штуцер

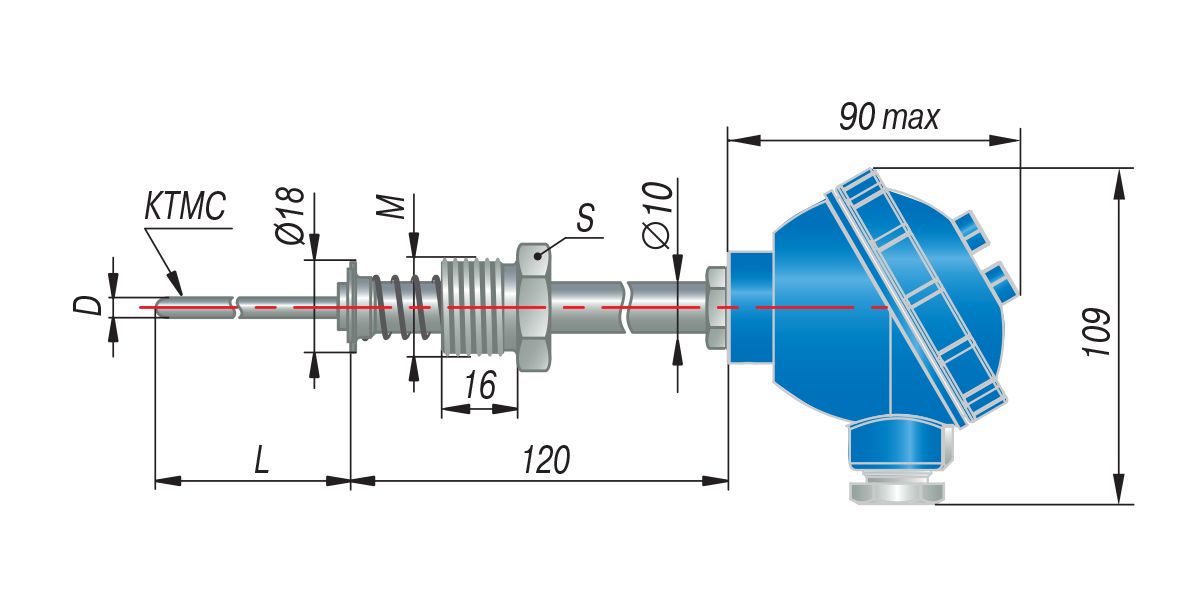

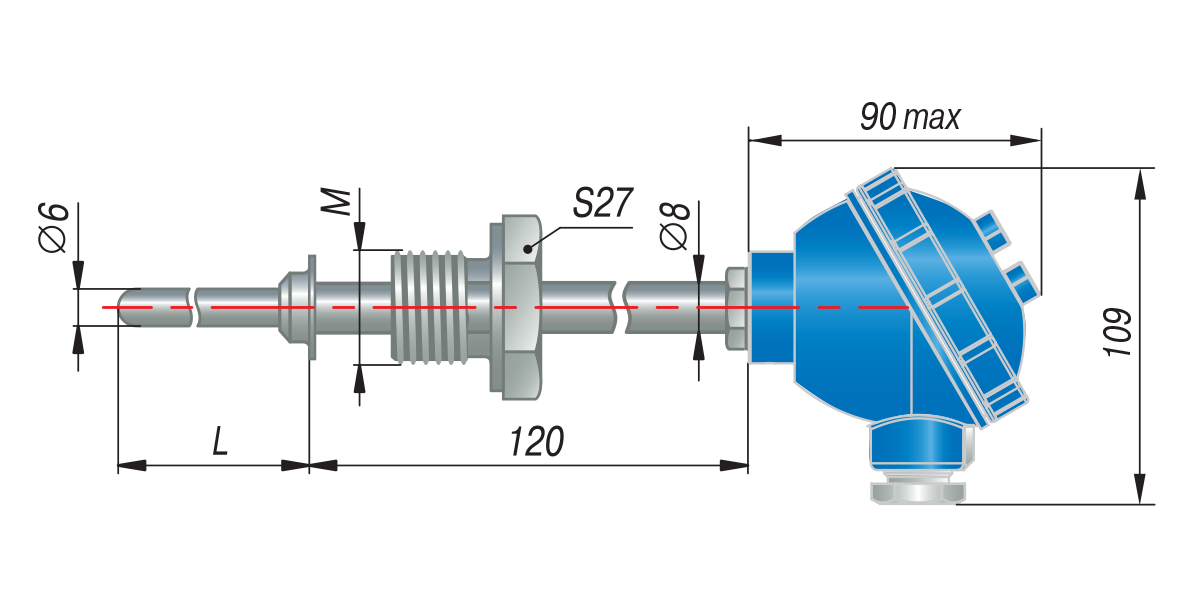

Конструктивное исполнение ДТПХ035.И.EXI

Подвижный штуцер

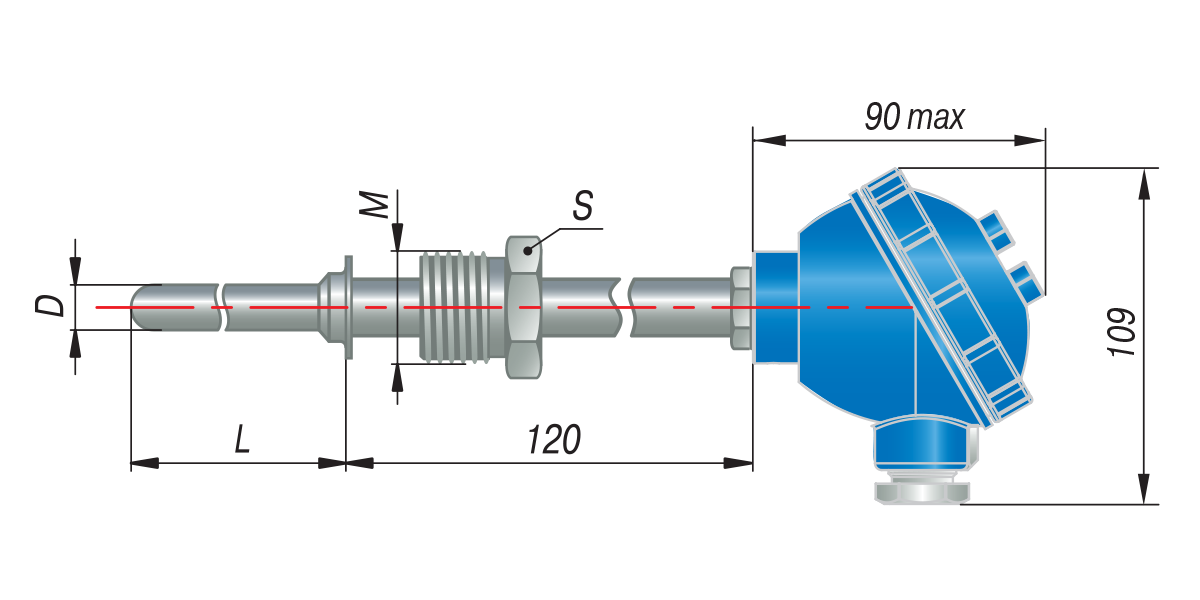

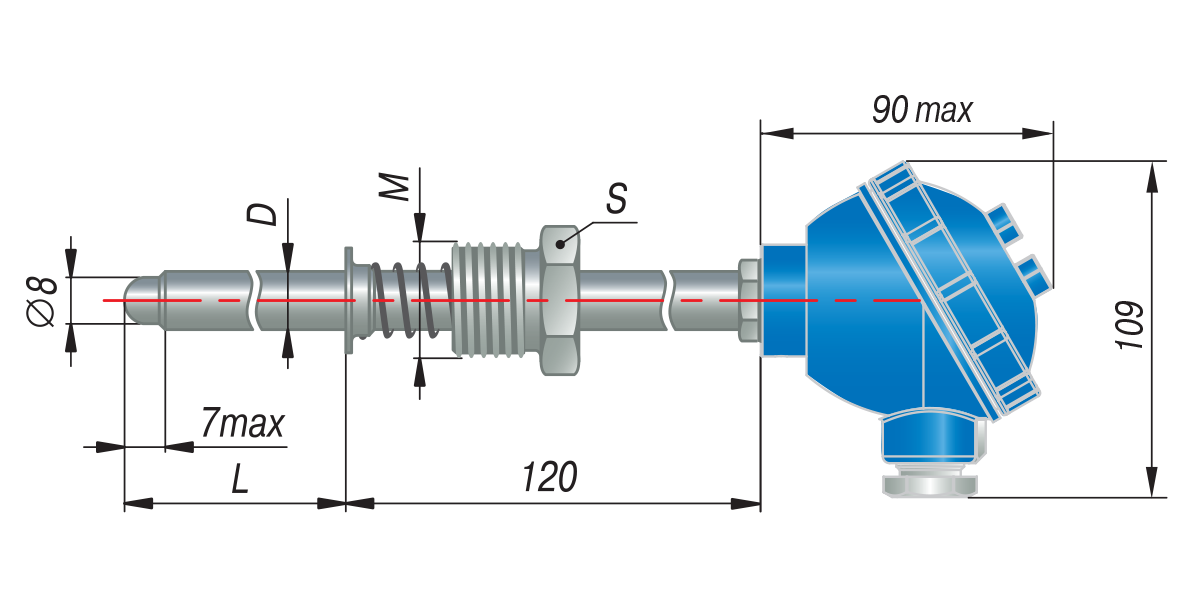

Конструктивное исполнение ДТПХ055.И.EXI

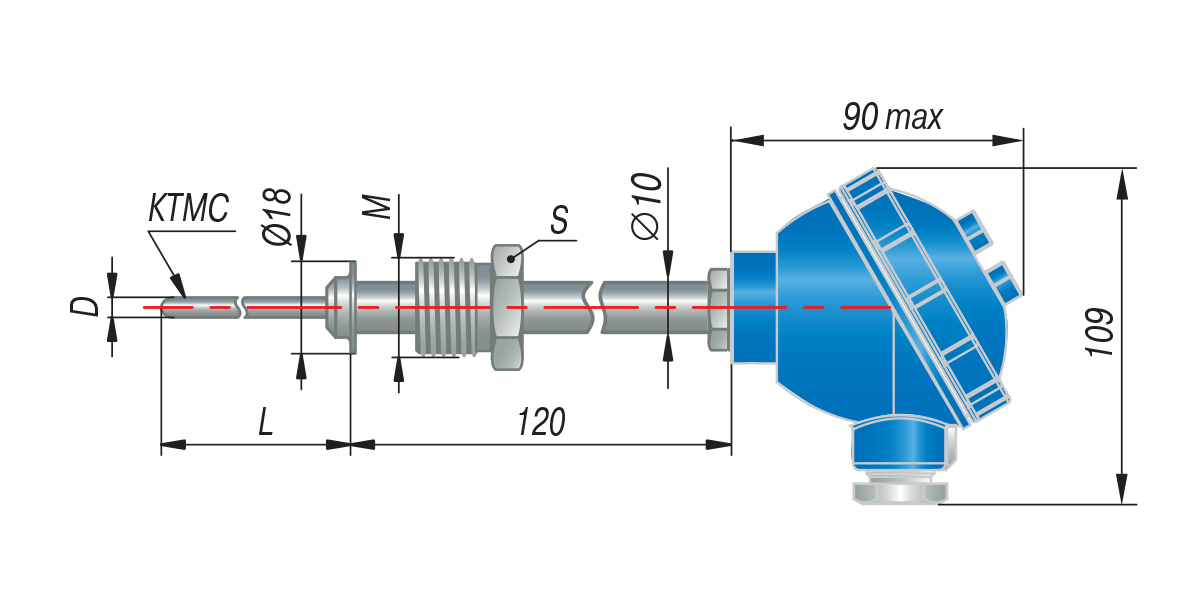

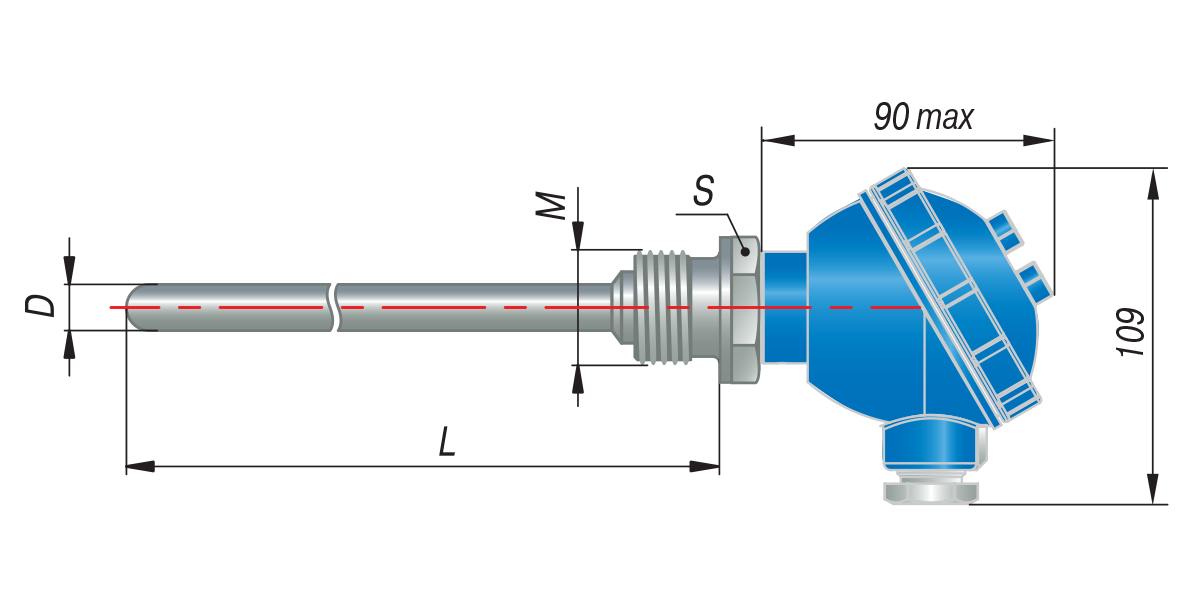

Конструктивное исполнение ДТПХ065.И.EXI

Подвижный штуцер

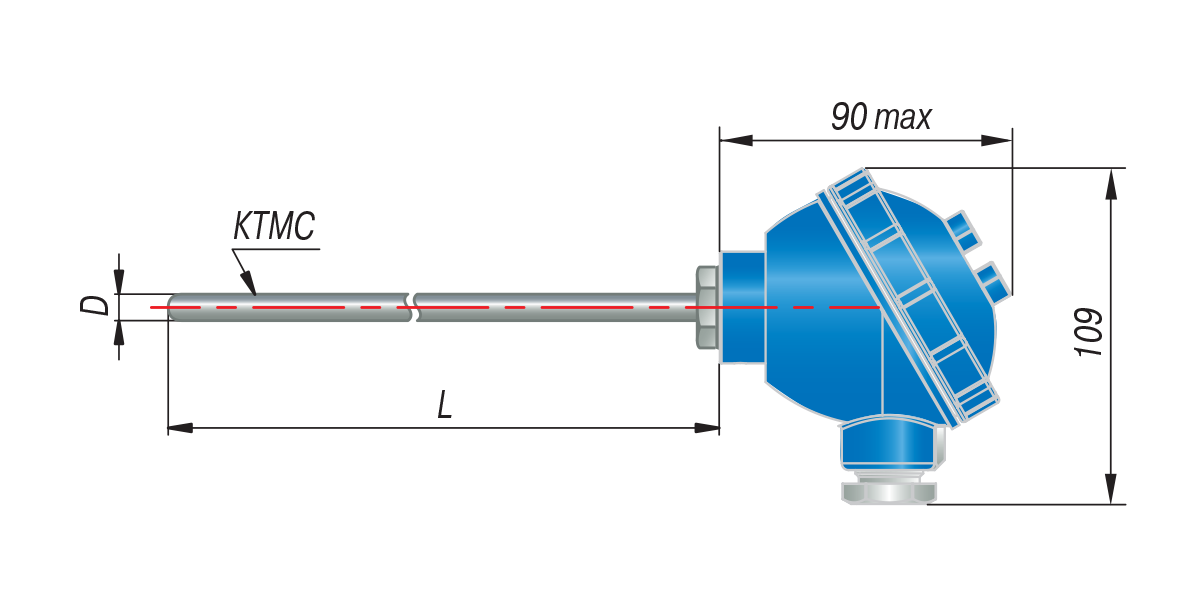

Конструктивное исполнение ДТПХ095.И.EXI

Конструктивное исполнение ДТПХ105.И.EXI

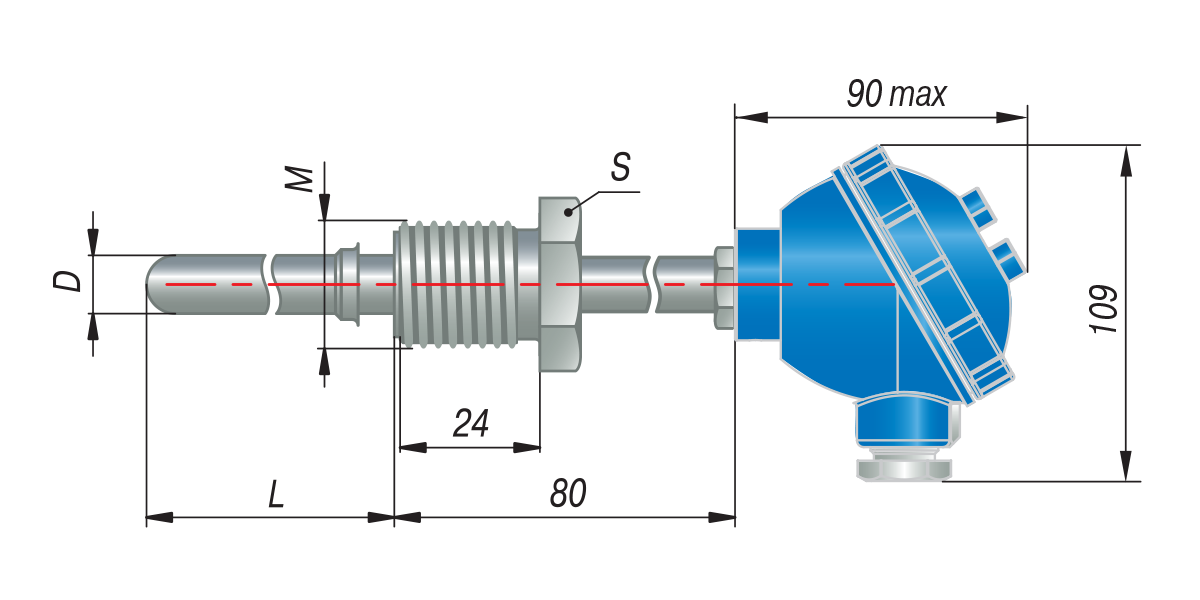

Конструктивное исполнение ДТПХ185.И.EXI

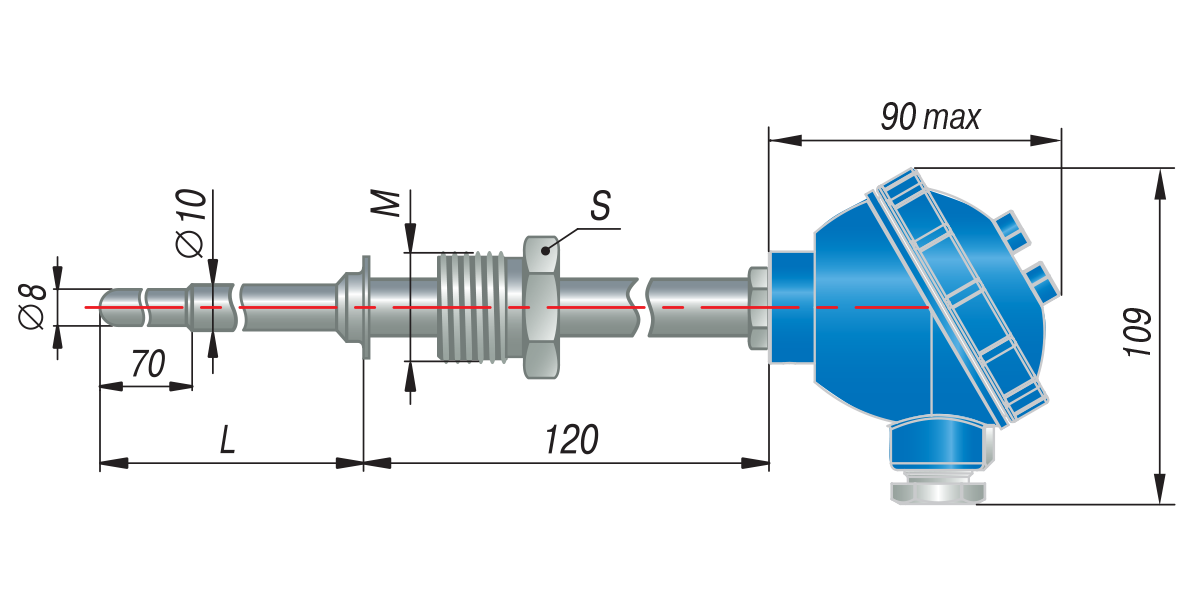

Конструктивное исполнение ДТПХ205.И.EXI

Конструктивное исполнение ДТПХ265.И.EXI

Конструктивное исполнение ДТПХ275.И.EXI

Конструктивное исполнение ДТПХ285.И.EXI

Конструктивное исполнение ДТПХ295.И.EXI

Конструктивное исполнение ДТПХ365.И.EXI

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки ДТПХхх5Е.И

ДТПХхх5Е головка под Exi, металлическая

Конструктивное исполнение винта заземления

Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.
В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
Обозначение температурного класса
Максимальная температура поверхности, °С
Температура окружающей среды, ˚С
Т1
440
- 40... +80
Т2
290
Т3
195
Т4
130
Т5
95
-40... +60
Т6
80
- 40... +55

ДТПХХХ5E-0Х1Х.Х.1,0.И.EXI-Х[ХХ]


Примеры обозначения при заказе:
ДТПК035Е-0110.120.1,0.И.ЕХI-T6[10Н]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, материалом защитной арматуры – сталь 12Х18Н10Т, длиной монтажной части 120 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, выходной сигнал 4…20 мА + HART-протокол
ДТПК285Е-0915.1000.1,0.И.ЕХI-Т6[7]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, материалом оболочки КТМС – сталь AISI 310, длиной монтажной части 1000 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+600 °С, выходной сигнал 4…20 мА, без HART-протокола.

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
