ДТПХхх5М.И

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА или 4-20 мА+ цифровой протокол HART.
Изготавливаются на базе термопар типов L (ТХК), К (ТХА), N (ТНН), J (ТЖК).
В состав термопреобразователей входят:

• первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
• измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.

Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.

Отличительные особенности

• Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
• Линия связи «датчик – прибор» может составлять сотни метров.
• Улучшенная помехозащищенность линии связи.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
• Гарантийный срок эксплуатации и интервал между поверками: 2 года.
• Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Стандартный срок производства – от 8 рабочих дней

Технические характеристики

Наименование
Значение
ДТПХхх5.И
ДТПХхх5.И-H
Номинальное значение напряжения питания (постоянного тока)
24В
Диапазон допустимых напряжений питания (постоянного тока)
12...36 В
Максимальная мощность, потребляемая преобразователем
0,8 Вт
Диапазон выходного тока преобразователя
4...20мА
Интерфейс HART v.7
Нет
Есть
Вид зависимости «ток от температуры»
линейная
Нелинейность преобразования, не хуже
±0,2 %
Разрядность цифро-аналогового преобразователя, не менее
12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более
30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более
100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)
533 Ом ± 5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)
1067Ом
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более
30 с
Показатель тепловой инерции, не более
20...40 с
Средний срок службы
не менее 10 лет

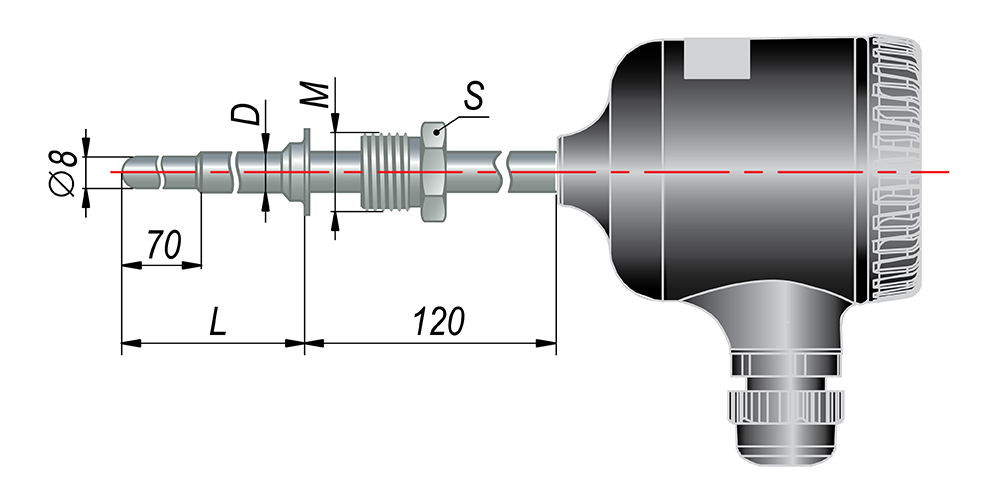

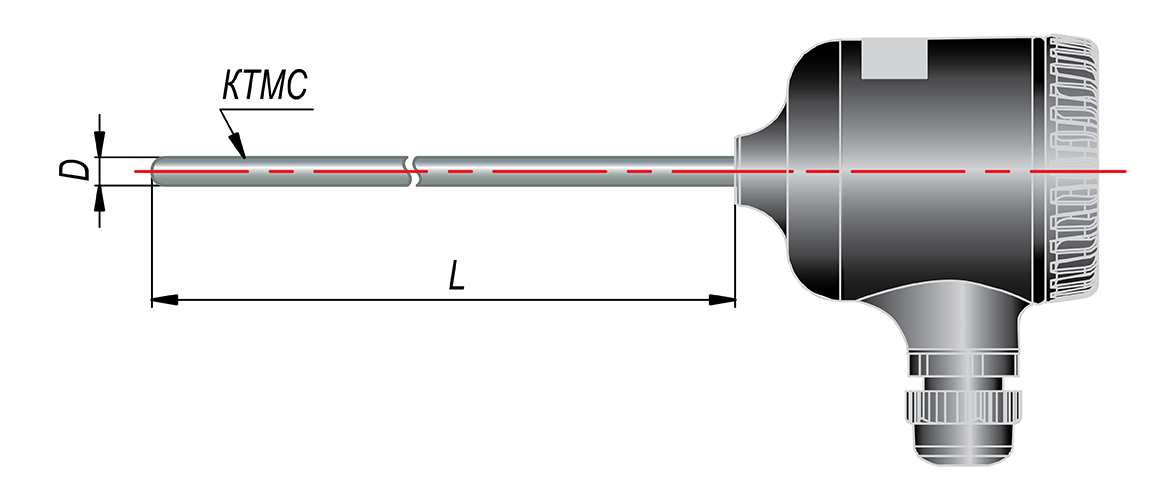

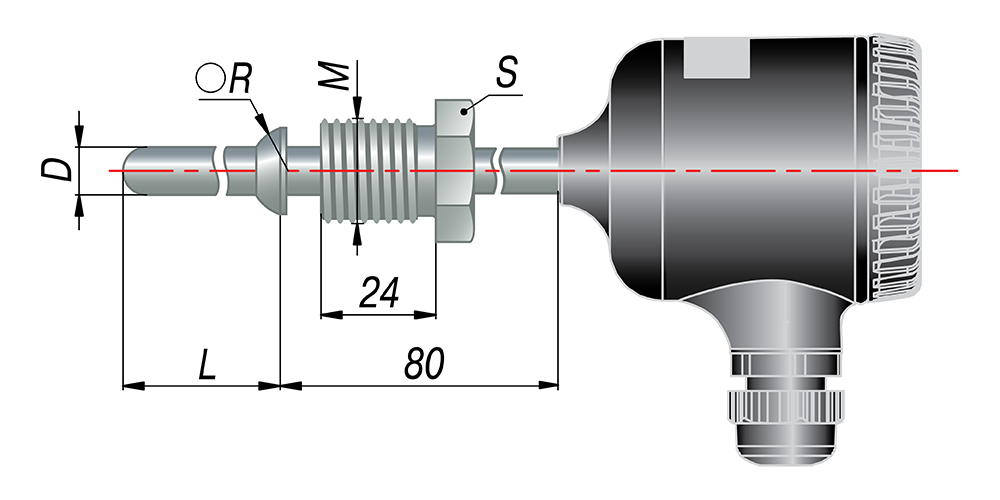

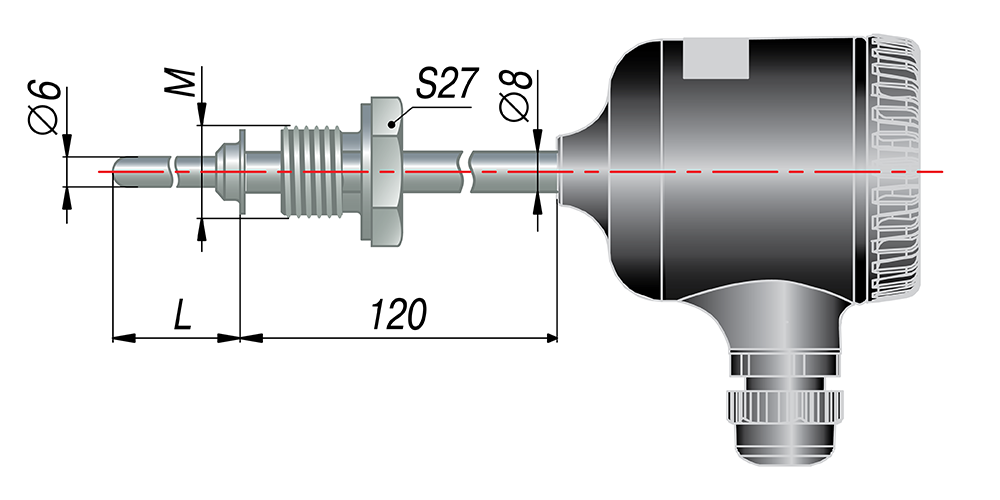

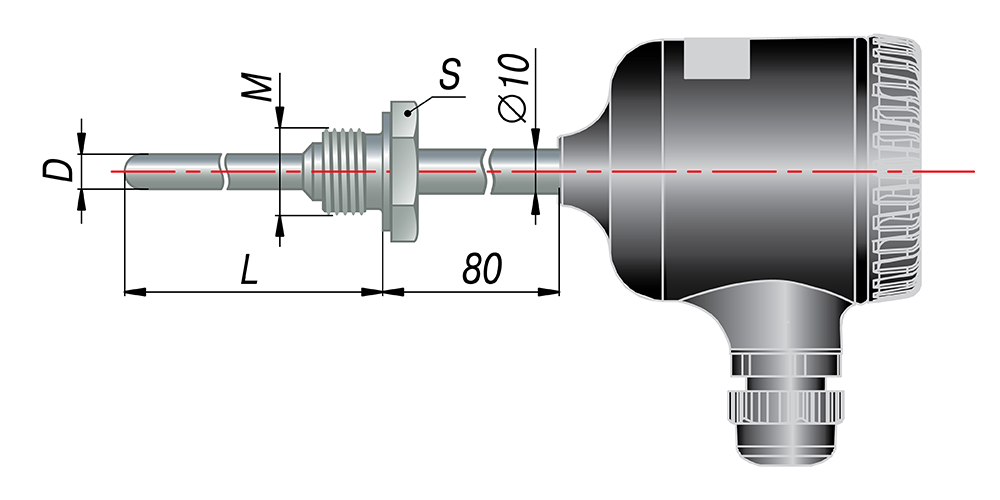

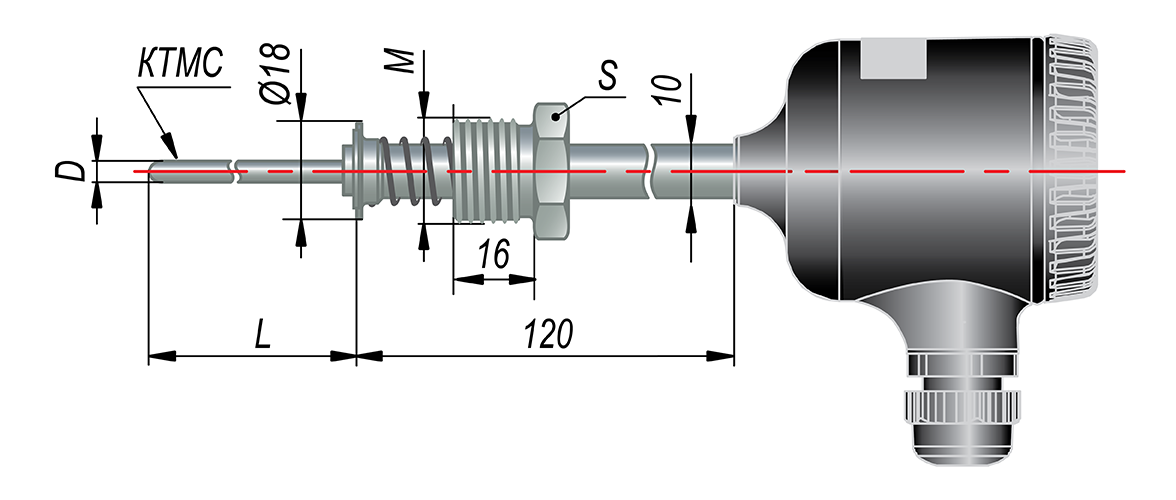

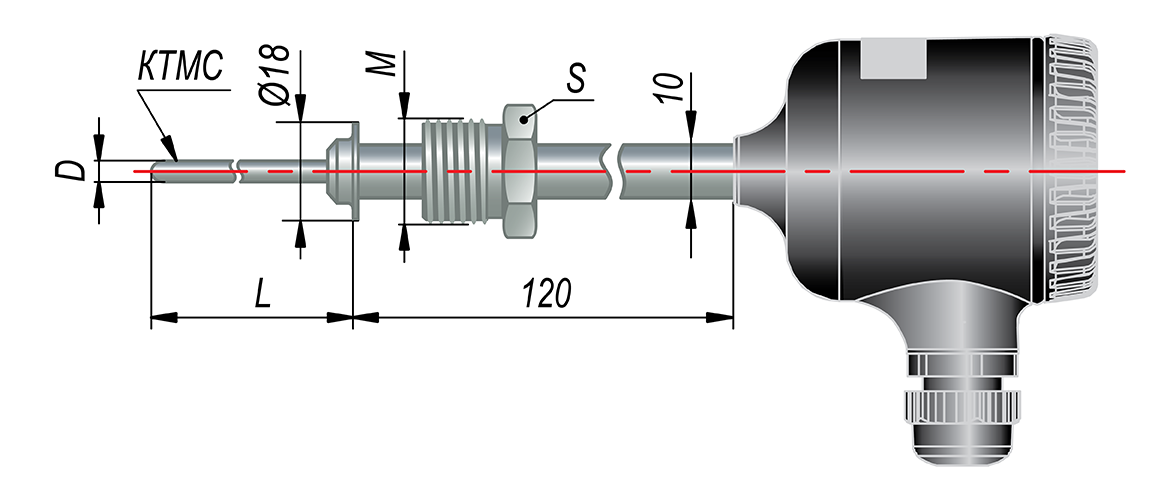

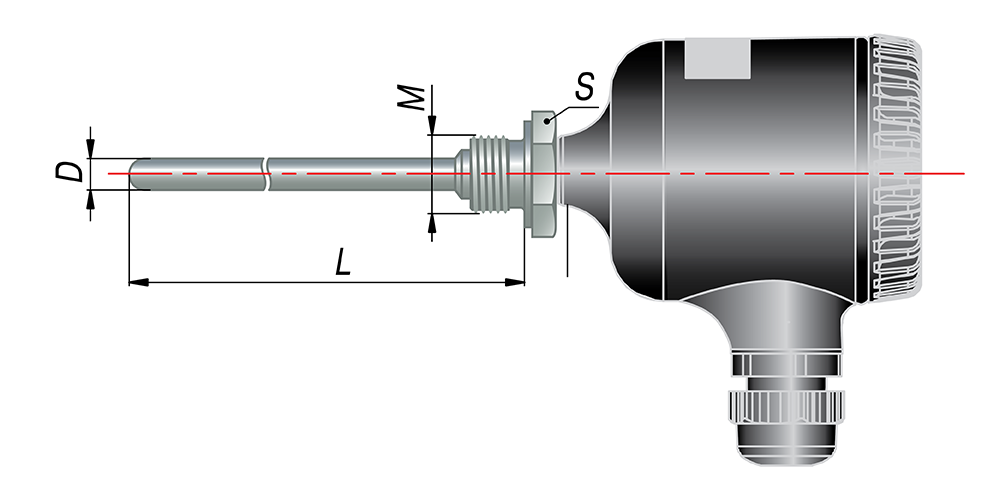

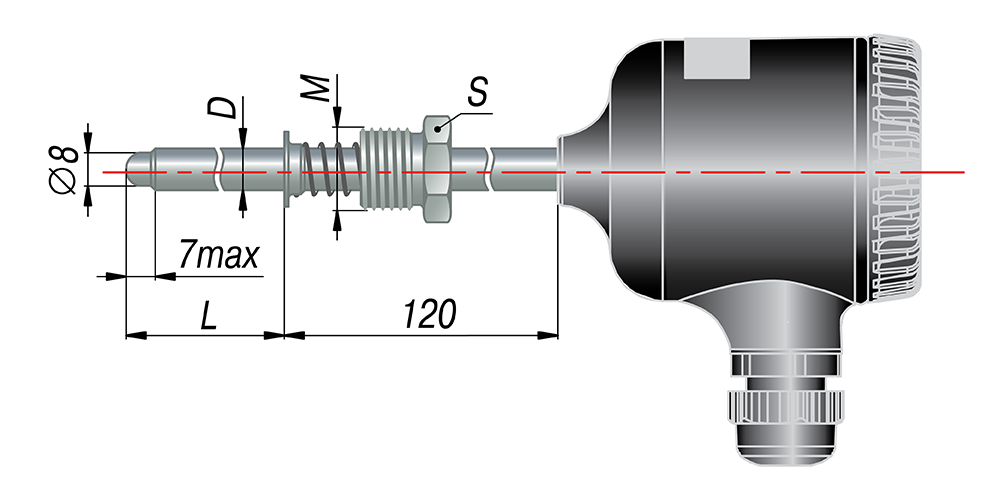

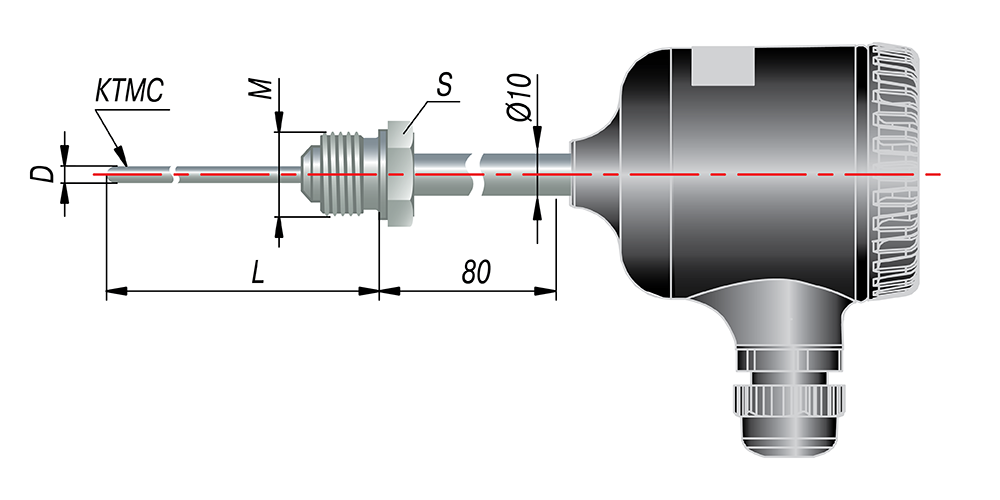

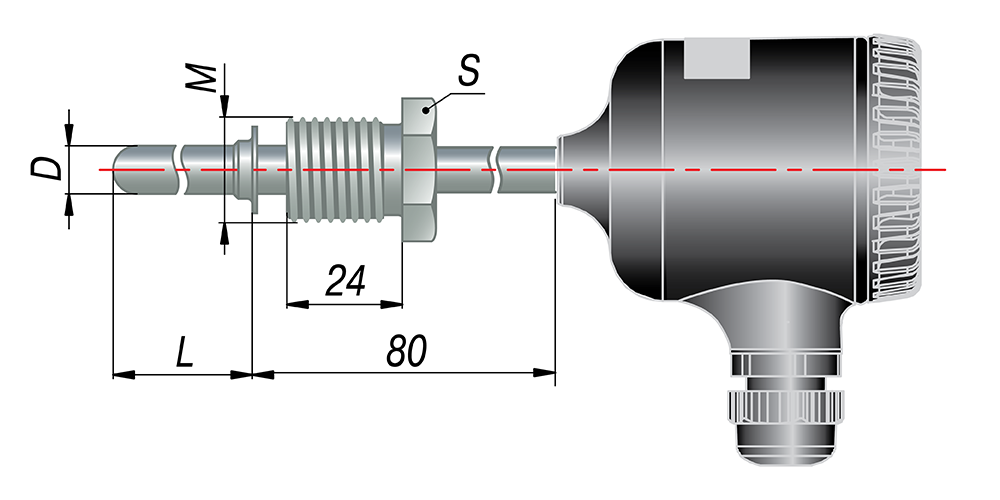

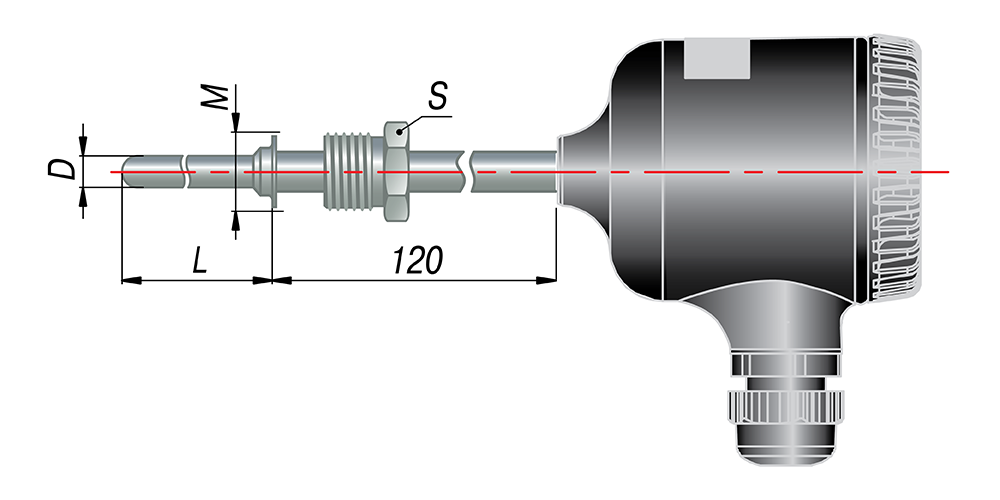

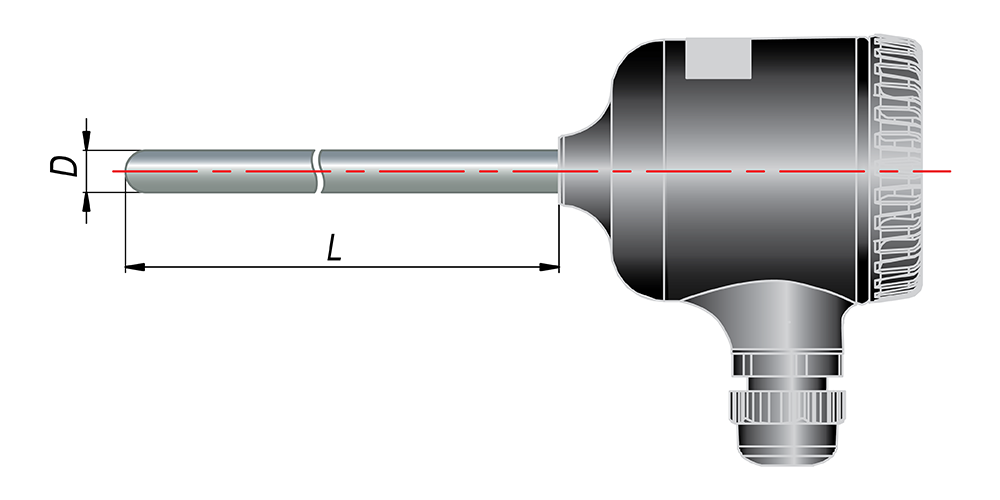

Конструктивные исполнения датчиков

ДТПХ015 термопары с выходным сигналом 4…20 мА

ДТПХ035 термопары с выходным сигналом 4…20 мА

ДТПХ055 термопары с выходным сигналом 4…20 мА

ДТПХ065 термопары с выходным сигналом 4…20 мА

ДТПХ095 термопары с выходным сигналом 4…20 мА

ДТПХ105 термопары с выходным сигналом 4…20 мА

ДТПХ185 термопары с выходным сигналом 4…20 мА

ДТПХ205 термопары с выходным сигналом 4…20 мА

ДТПХ265 термопары с выходным сигналом 4…20 мА

ДТПХ275 термопары с выходным сигналом 4…20 мА

ДТПХ285 термопары с выходным сигналом 4…20 мА

ДТПХ295 термопары с выходным сигналом 4…20 мА

ДТПХ365 термопары с выходным сигналом 4…20 мА

Конструктивное исполнение коммутационной головки для ДТП-И

Конструктивное
исполнение
головки
Под НПТ-3
Пластмассовая

Металлическая

ДТПХХХ5М-0ХХХ.Х.1,0.И [ХХ]


Примечание: при измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Пример обозначения при заказе: ОВЕН ДТПК045М-0110.120.1,0.И[10]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: -40…+800 °С.

Модификации термопар в жаростойких защитных чехлах (мод.115-165, 225)

ДТПХХХ5М-0Х1Х.Х.1,0.И [ХХ]


Пример обозначения при заказе: ДТПК125М-0914.500.1,0.И [22]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – жаростойкий сплав ХН45Ю, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 500 мм, в корпусе 125, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: 0…1100 °С.

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115

ХДТПХ115-ХХ1Х.Х/ХХ

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
