СПК210

Сенсорные панельные контроллеры линейки СПК210 стали эволюционным развитием линейки СПК1хх. Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

• Объединение функций программируемого контролера и панели оператора в одном устройстве (ПЛК+HMI).
• Современная высокопроизводительная платформа.
• Экономия монтажного пространства в шкафу автоматики.
• Снижение общей стоимости системы управления.
• Полная совместимость с модулями Мх110 и Мх210.

Отличительные особенности

• Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
• Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
• 1×RS-485 имеет гальваническую изоляцию.
• Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
• Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
• Поддержка web-визуализации.
• Интеграция с облачным сервисом OwenCloud.
• Встроенная операционная система Linux.
• Гибко настраиваемый сторожевой таймер (WatchDog).
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
• Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
• Поддержка GSM/GPRS-модемов.
• Программирование в среде CODESYS V3.5.
• Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
• В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
• Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
• Степень защиты IP65.

Схема применения СПК210

Рекомендуются к использованию

• В системах ОВиК (HVAC).
• В сфере ЖКХ (ИТП, ЦТП).
• В АСУ водоканалов.
• Для управления климатическим оборудованием.
• В сфере производства строительных материалов.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

• Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
• Интегрированный редактор визуализации и конфигураторы обмена.
• Продвинутые средства отладки и эмуляции.
• Множество библиотек, упрощающих разработку проекта.
• Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК210

Процессор
4х Cortex-A35
Частота
1200 МГц
Объем ПЗУ
4 Гб (eMMC)
Объем ОЗУ
512 Мб (DDR3)
Объем Retain-переменных
64 Кб (MRAM)
Минимальное время выполнения одного цикла программы
10 мс
Часы реального времени (RTC)
Есть1)
Звук
Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея
TFT LCD, резистивный
Тип подсветки
LED (светодиодная подсветка)2)
Количество цветов

СПК210-07
16 млн
Диагональ
7,0 дюймов
Разрешение
800×480 пикселей
Размер пикселя (ширина×высота)
0,1926×0,1790 мм
Рабочая зона дисплея (ширина×высота)
154,08×85,92 мм
Яркость
300 кд/м2
Контрастность
500:1
Угол обзора слева/справа/сверху/снизу
80/80/60/80°
СПК210-10
16 млн
Диагональ
10,2 дюйма
Разрешение
1024×600 пикселей
Размер пикселя (ширина×высота)
0,2775×0,2760 мм
Рабочая зона дисплея (ширина×высота)
222,00×132,48 мм
Яркость
350 кд/м2
Контрастность
500:1
Угол обзора слева/справа/сверху/снизу
65/65/45/65°

Время наработки на отказ подсветки, не менее
50 000 часов при температуре 25 °C
Интерфейсы
COM-порты
3 × RS-485, 1 × RS-232;
на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм;
тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3);
интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора;
сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B;
все интерфейсы являются независимыми;
поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3);
в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы.
Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet
1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации;
поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)3
USB Device
1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4)
USB Host5)
1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)
SD Card
Для архивов, импорта файлов рецептов, загрузки проектов
Питание6)
Тип питающего напряжения
Постоянное
Диапазон питающего напряжения
15…28 В
Номинальное напряжение питания
24 В
Максимальный потребляемый ток в момент запуска, не более
14 А в течение 200 мкс
Максимальная потребляемая мощность СПК210-07 в установившемся режиме, не более7) 15 Вт
Максимальная потребляемая мощность СПК210-10 в установившемся режиме, не более7) 20 Вт
Сопротивление изоляции
10 МОм при 500 В постоянного тока
Напряжение изоляции
500 В переменного тока (не более минуты)
Программирование
Версия ОС
Linux 4.19.232-rt104
Среда программирования
CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение
Для щитового крепления
Тип вентиляции
Естественная вентиляция
Виброустойчивость
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры
(201,2×147,2×39) ± 1 мм
(272×191×41,5) ± 1 мм
Установочные размеры
192×138 мм
260×179 мм
Степень защиты корпуса по ГОСТ 14524:
- со стороны лицевой панели
IP65
- со стороны задней панели
IP20
Общие характеристики
Масса брутто, не более
1 кг
1,6 кг
Средний срок службы, не менее
10 лет
Средняя наработка на отказ, не более
60 000 ч
Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
7) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

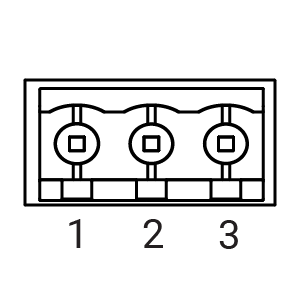

Назначение контактов соединителя питания

Номер контакта
Наименование сигнала
1
Функциональное заземление*
2
GND
3
+24 V
Примечание: * - подключение согласно ГОСТ Р 50571.5.54.

Соответствие контактов адаптера СПК210 и порта COM1 (DB9M)

Номер контакта
Наименование сигнала
Номер контакта адаптера

СПК210
1
RS-485-1 A
1

2
RS-232-1 RX
5

3
RS-232-1 TX
6

4
RS-485-2 B
4

5
GND
7

6
RS-485-1 B
2

7
RS-485-2 A
3

8
-
-
9
-
-

Схема нуль-модемного кабеля для подключения по порту RS-232

Внешний вид адаптера СПК210

Назначение контактов разъема RS-485-3
