СУНА-121

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

1. Чередование 2-х насосов.
2. Чередование 3-х насосов.
3. Регулирование давления, 2 насоса, по реле давления.
4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
7. Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
8. Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
9. Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.

Преимущества автоматического управления насосами

Универсальность
9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.

Простота
СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
Безопасность
СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.

Экономичность
СУНА-121 обеспечивает равномерный износ оборудования за счет поочередного управления насосами.
Взаимозаменяемость
Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.

Диспетчеризация
Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

Управление насосами для регулирования давления

СУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.

Управление насосами для регулирования уровня

СУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.

Контроль перепада давления на насосах

СУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления.

Контроль температуры двигателя насосов

Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.

Защита насосов от сухого хода

Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.

Резервирование насосов

Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.

Модификации контроллеров для управления насосами

* Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
СУНА-121.Х.Х.00

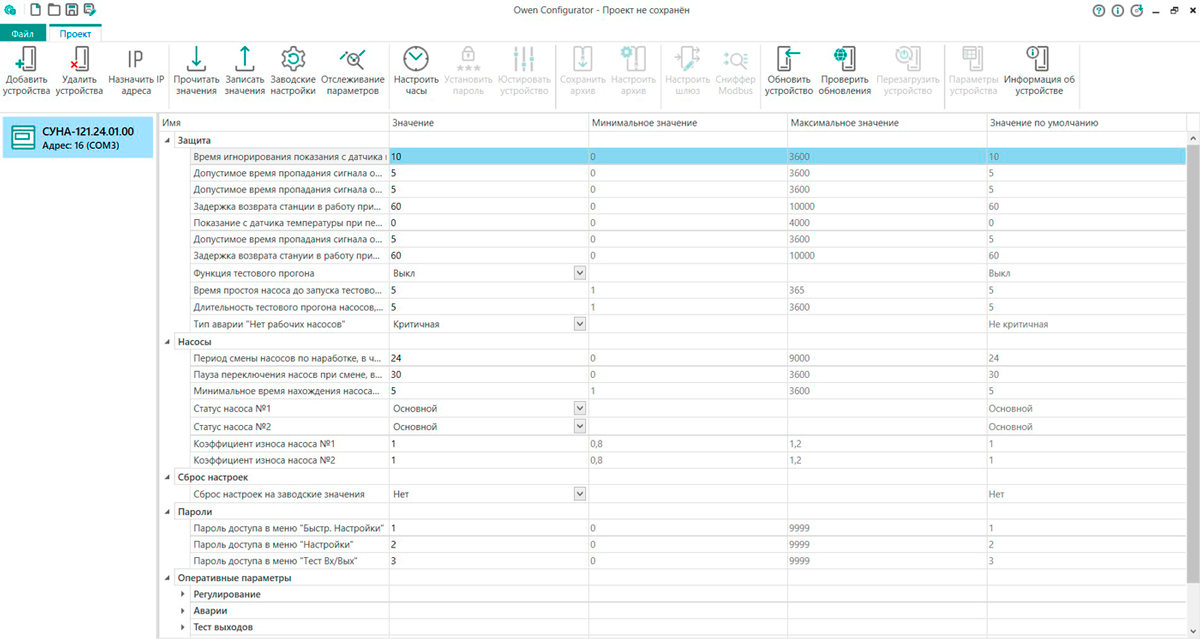

Конфигурирование контроллера для управления насосами с ПК

Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.

Диспетчеризация контроллера для управления насосами

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.

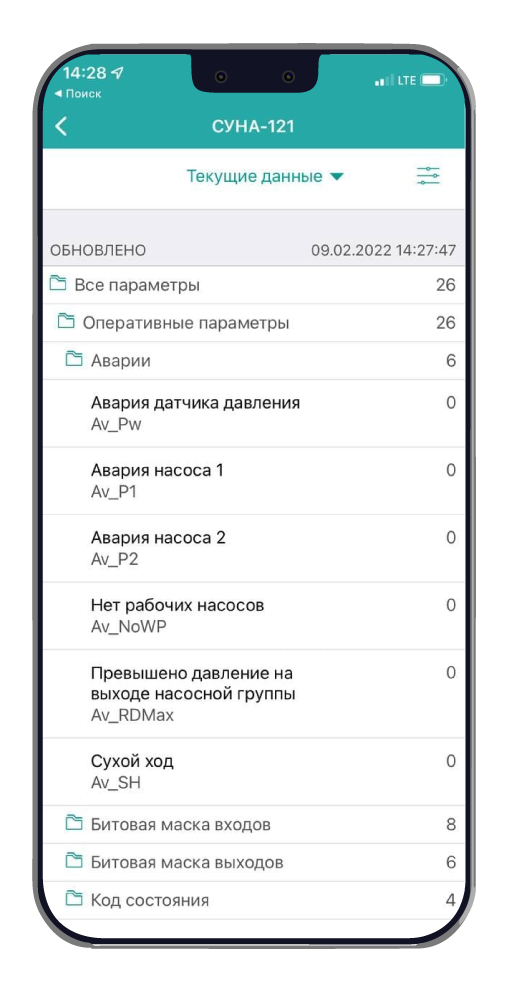

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
