МУ110

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами.
С 1 марта 2024 года обновленные модули H/W v2.0 МУ110-8И и МУ110-6У поставляются с новой версией прошивки.
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.

Обновление модулей аналогового вывода

Серия МУ110
Статус
МУ110-224.8И H/W v2.0
1 марта 2024 года проведено обновление
МУ110-224.6У H/W v2.0

Основные отличия обновленной версии

Параметр
Мх110 H/W v2.0
Мх110
ПО для настройки
OWEN Configurator (Modbus RTU)
Конфигуратор М110 (ОВЕН)
Поддерживаемые протоколы
Modbus RTU/ASCII, ОВЕН
Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов
Энергозависимые
Энергонезависимые
Восстановление заводских настроек
Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON
Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON
Режим «жесткой логики» для модулей ввода/вывода
Нет
Да
Поддерживаемые функции записи по протоколу Modbus
0x10
0x10
Доступ к сетевым параметрам по протоколу Modbus
Да
Нет
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus
Да
Нет

Особенности

• Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей
Mx110 H/W v2.0
OWEN Configurator
Mx110
Конфигуратор М110

Технические характеристики

Модификация
МУ110-224.8И
МУ110-224.6У

Выходы
Количество выходов
8 AO
6 AO
Тип выходов
4…20 мА
0…10 В
Характеристики аналоговых выходов (AO)
Предел основной приведенной погрешности ЦАП
±0,5%
Разрядность ЦАП
10 бит
Сопротивление нагрузки, подключаемой к выходу
0…1300 Ом
не менее 2 кОм
Диапазон напряжений питания выхода
10…36 В
12…36 В
Питание
Тип питания
универсальное ~230 В/=24 В
Напряжение питания
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или
постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность
не более 6 ВА
Конструктивное исполнение
Габаритные размеры
(63×110×75) ±1 мм
Степень защиты
IP20
Монтаж
на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха
-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %

Модуль
1 шт.
Паспорт / Гарантийный талон
1 экз.
Краткое руководство по эксплуатации
1 экз.

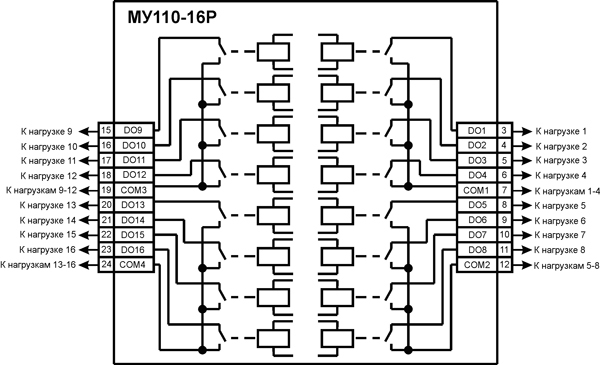

Схема подключения к ВЭ типа электромагнитное реле

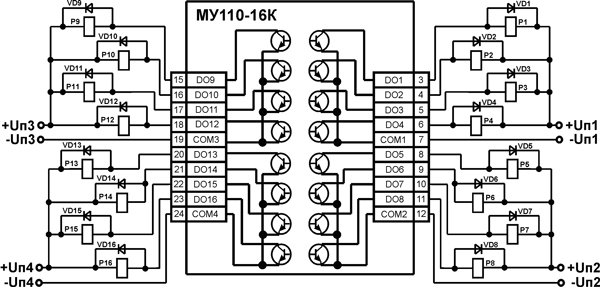

Схема подключения нагрузки к ВЭ типа К (для МУ110-16К)
