МР1-P

Модули расширения МР-1 предназначены для увеличения количества выходных устройств. Применение МР-1 возможно с контроллерами:

• ТРМ232М
• ПЛК63
• ПЛК73

Особенности:

• Модуль расширения для ТРМ232М требуется при работе с конфигурациями №4 и №5
• Расстояние между МР1 и ТРМ232 не должно превышать 50 см
• Переключение состояний выходных устройств МР1 может происходить не чаще, чем 13,5 раз в секунду
• Соединение МР1 с ТРМ232М осуществляется при помощи четырехпроводного кабеля
• МР1 имеет 8 выходных устройств дискретного типа

Технические характеристики

Общие технические характеристики

Напряжение питания
90…264 В переменного тока частотой 47…63 Гц
Потребляемая мощность
не более 12 ВА
Количество выходных элементов
8
Тип корпуса
на DIN-рейку Д9
Габаритные размеры корпуса
157×86×58 мм
Степень защиты корпуса
IP20

Характеристики выходных элементов

Обозн.
Тип выходного элемента (ВЭ)
Электрические характеристики
Р
электромагнитное реле
4 А при 220 В 50 Гц, cos φ > 0,4
К
транзисторная оптопара структуры n–p–n типа
400 мА при 60 В
С
симисторная оптопара
для управления однофазной нагрузкой
50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
Т
выход для управления
твердотельным реле
выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха
+1...+50 °С
Атмосферное давление
86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %

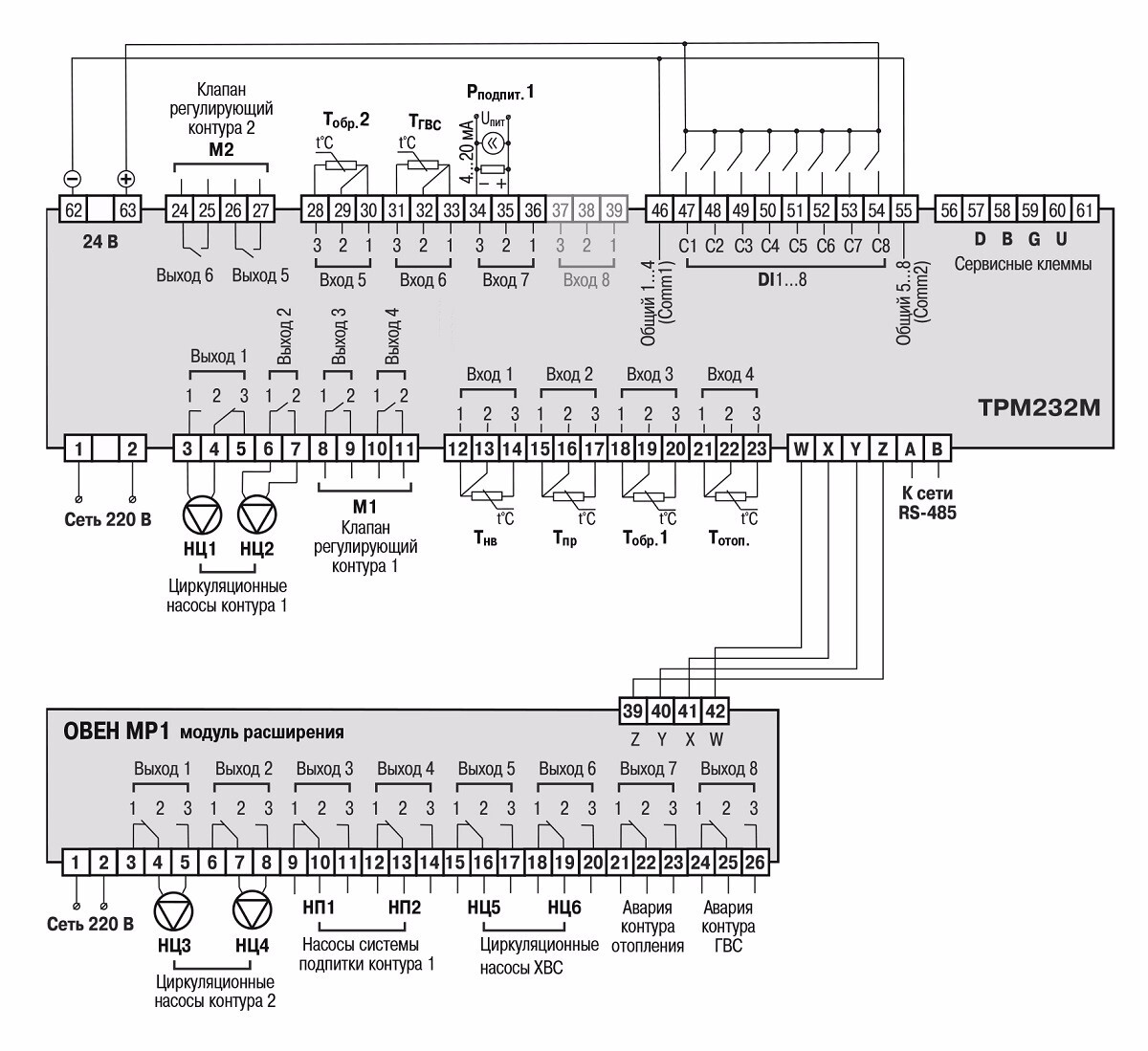

Схема подключения для конфигурации 4. Два независимых контура: Отопление

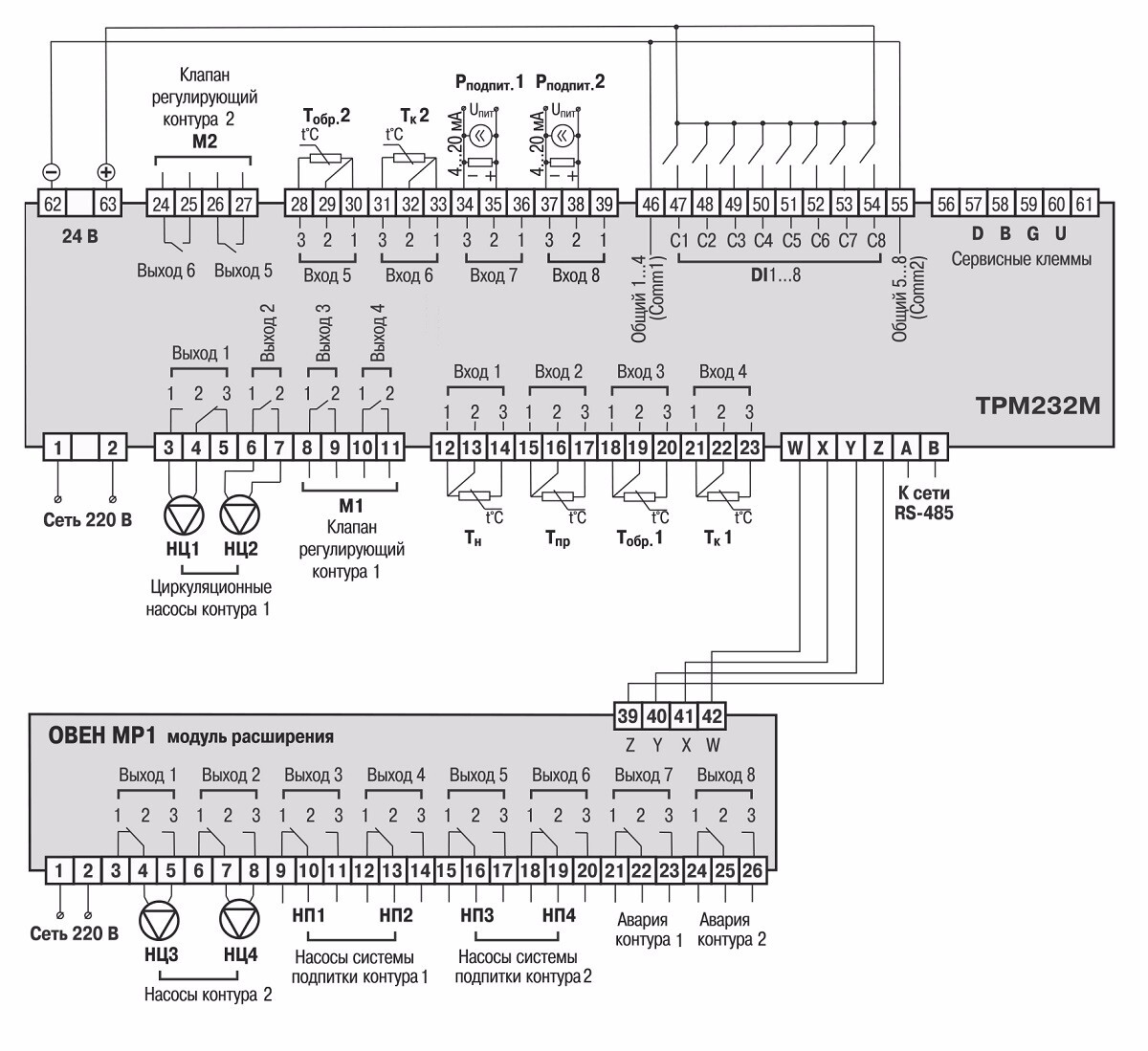

Схема подключения для конфигурации 5. Два независимых контура: Отопление + ГВС

МР1-Р

Настройка модуля МР1

Настройка управления выходными элементами МР1 осуществляется на ТРМ232М. Во время конфигурирования физическое подключение модуля к прибору не обязательно.
Настройки параметров насосов второго контура задаются в меню Общее → Насосы конт.2, общие параметры насосов в меню Общее → Общ. Парам.Нас
