ДЗ-СО

Детектор превышения уровня оксида углерода (СО) служит для автоматического контроля концентрации угарного газа в воздухе. Он непрерывно следит за уровнем СО и сигнализирует о его превышении, когда концентрация достигает пороговых значений. Этот прибор можно использовать на парковках в жилых, административных, производственных зданиях и сооружениях, а также в гаражах. Детектор передаёт цифровые данные о концентрации СО через интерфейс RS-485.

Функциональные особенности

• Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м3 и 100 мг/м3.*
• Передача состояний порогов и значения уровня СО по RS-485
• Встроенная самодиагностика и режим имитации аварии.
• Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.
• Два дискретных выхода типа «транзисторный ключ» по порогам.
• Напряжение питания – 24 В постоянного тока.
• Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.
• Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм2, диаметр кабеля до 6 мм.

* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора
Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.
Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м2.
Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Возможно несколько сценариев подключения и использования прибора:

1. Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.
2. Подключение к контроллеру только дискретных выходов и контроль их состояния.
3. Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.

В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.
В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.

Области применения

• Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.

Технические характеристики

Характеристика
Значение
Контролируемый газ
СО (оксид углерода)
Метод отбора пробы
диффузионный
Количество чувствительных элементов (ЧЭ)
1
Тип ЧЭ
электрохимический
Рабочий диапазон концентраций
0...150 мг/м3
Время готовности к работе после включения питания, не более
60 сек
Время реакции (инерционность), не более
90 сек
Период обновления результатов, не более
1 сек
Виды сигнализации
световая, звуковая
Пороги срабатывания сигнализации
порог l 20±5 мг/м3
порог II 100±25 мг/м3
Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее
70 дБ
Количество выходных устройств
2
Тип выходных устройств
канальный полевой транзистор
Максимальный коммутируемый ток
800 мА
Максимальное коммутационное напряжение
30 В
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254
IP20
Габаритные размеры
85×87×37 мм
Диапазон рабочих температур окружающего воздуха
–20…+50 °С
Масса, не более
0,12 кг
Средний срок службы, не менее
7 лет

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

• температура окружающего воздуха: -20…+50 °С;
• относительная влажность от 20 до 85 % без конденсации влаги;
• атмосферное давление – от 84 до 106,7 кПа.

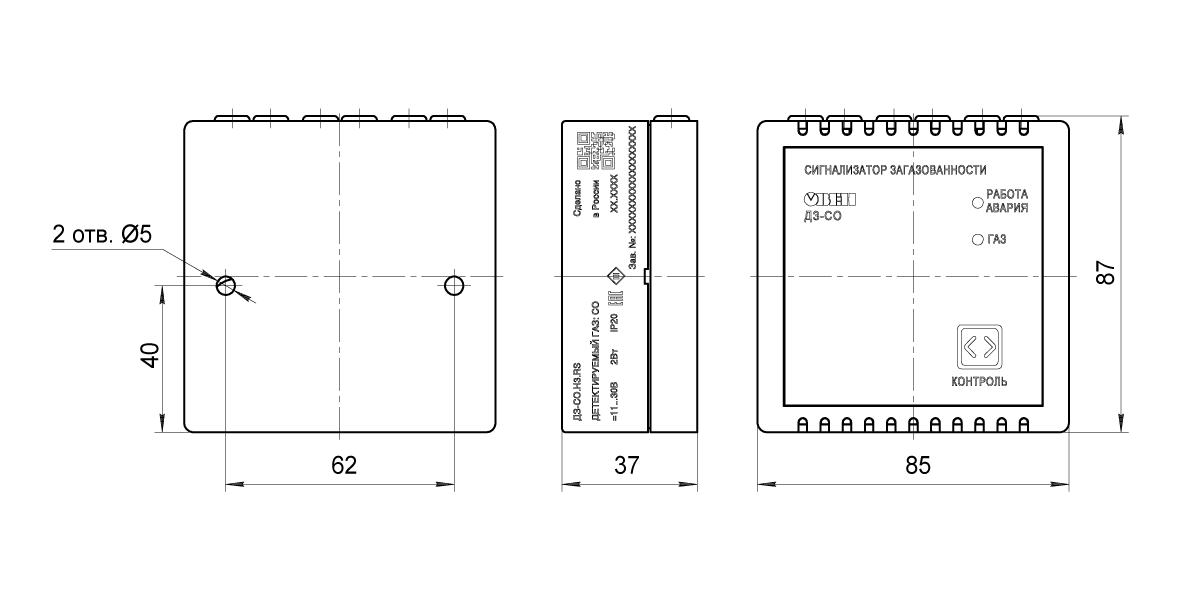

Габаритные и установочные размеры

Датчик загазованности ОВЕН ДЗ-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Правила установки на парковках

При выборе места установки необходимо соблюдать следующие рекомендации:

• Датчики угарного газа устанавливаются по всей площади подземной парковки.
• Согласно нормативной документации – один датчик может контролировать 200 м2 пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).

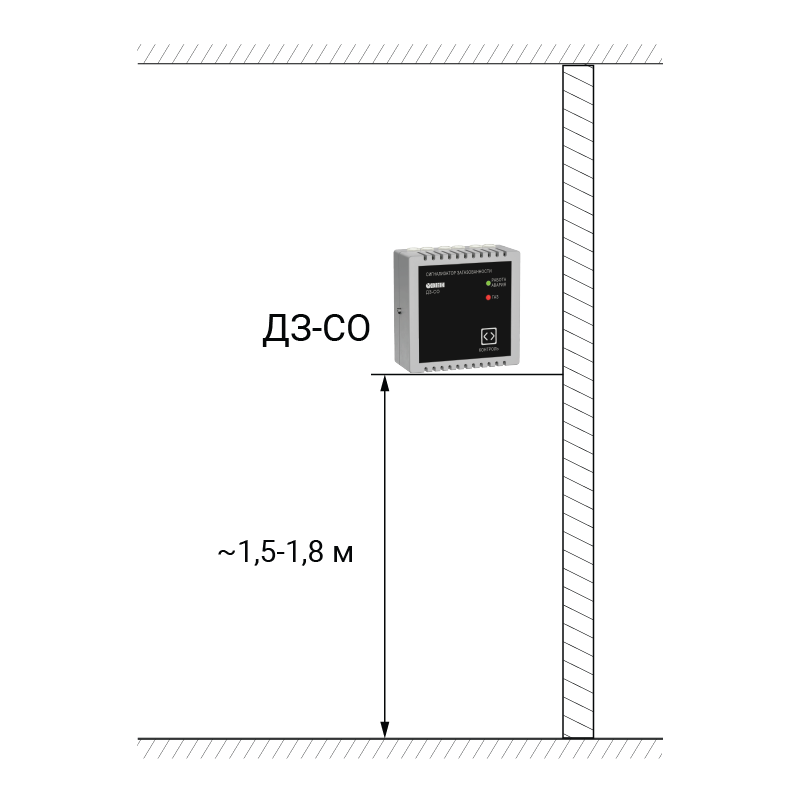

• Датчики располагаются на уровне органов дыхания человека, как правило, 1,5 – 1,8 м от уровня пола.

Общая схема подключения

Типовая схема подключения приборов в шину к контроллеру только по сети RS-485

Типовая схема подключения приборов в шину к контроллеру только дискретных выходов

Типовая схема подключения приборов в шину к контроллеру одновременно по сети RS-485 и дискретных выводов
