ПСУ-1

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к полипропилену и неопрену жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.

Отличительные особенности

• Химически стойкий корпус из полипропилена, кабель из неопрена.
• Степень пылевлагозащиты IP68.
• Температура рабочей среды: 0…+70 °С.
• Модификации с длиной кабеля 5, 10 и 20 метров.

Конструкция. Принцип работы.

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.
Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.

Применение датчиков уровня ПСУ-1

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.
ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.
ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями).
Примеры работы ПСУ при управлении насосами
Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости

Технические характеристики

Наименование параметра
Значение
Параметры микропереключателя
Диапазон коммутируемого переменного напряжения
150…250 В
Значение коммутируемого постоянного напряжения
24 В
Минимальный коммутируемый ток при постоянном напряжении
0,8 мА
Коммутируемый ток, не более
10 А
Максимальная коммутируемая мощность
2 кВт
Угол включения/выключения
50(±10)°
Безопасность
Степень защиты по ГОСТ 14254
IP68
Класс защиты от поражения электрическим током по ГОСТ IEC60335-1
II
Электрическая прочность изоляции (вход-корпус)
3000 В
Сопротивление изоляции (вход-корпус), не менее
20 МОм

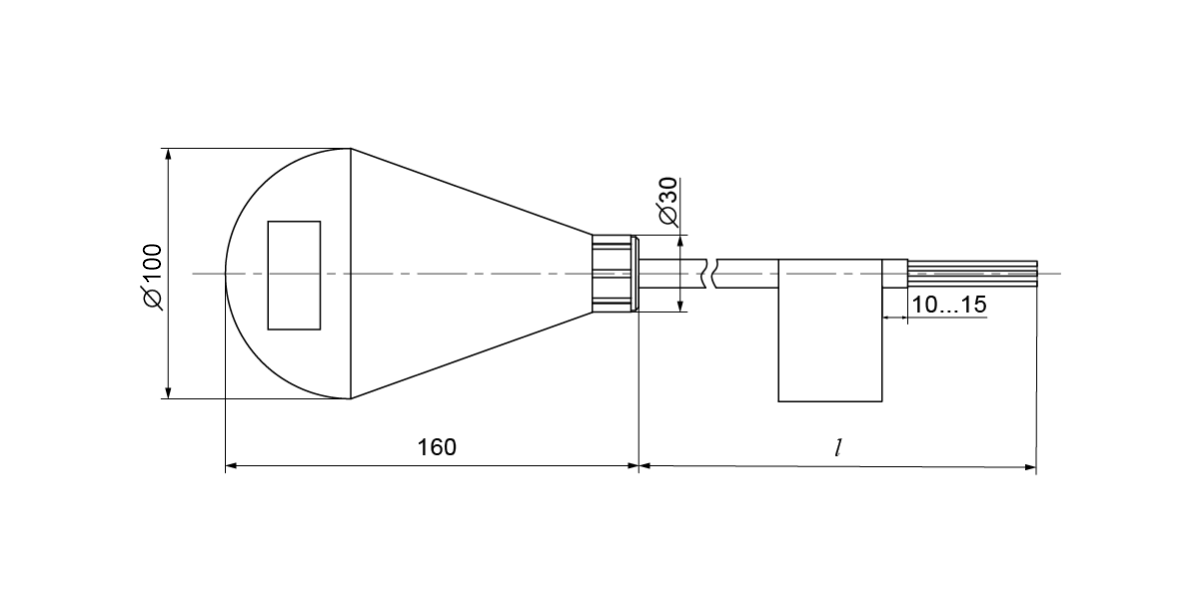

Конструктивные параметры
Материал корпуса
полипропилен
Материал кабеля
неопрен
Объем герметичного поплавка датчика
0,55 л
Диаметр наружной оболочки соединительного кабеля
6,5 мм
Сечение соединительных проводов
1 мм2
Условия эксплуатации
Температура рабочей среды
0…70 °С
Давление рабочей среды, не более
0,4 МПа
Плотность рабочей среды
950…1 050 кг/м3
Прочее
Средняя наработка на отказ, не менее
50 000 срабатываний
Масса в упаковке при длине кабеля:

• 5 м

1,45 кг

• 10 м

1,8 кг

• 20 м
• 2,5 кг
