Кабель СегментКИ-485

Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.
Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.
Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.

Назначение

• Для групповой прокладки.
• Для систем, работающих по стандарту RS-485.
• Для управления технологическим процессом.
• Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
• Для подключения систем «умный дом».

Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..
Двухпарный кабель подходит для подключения по RS любых приборов и датчиков, где необходимо одну пару задействовать на канал RS, а вторую на питание устройства.
Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..

Технические характеристики

Характеристика
Значение
Минимальный срок службы
30 лет
Гарантийный срок эксплуатации
6,5 лет с даты ввода в эксплуатацию
Температура эксплуатации
−50…+70 °С
Температура монтажа
−15…+50 °С
Минимальный радиус изгиба
7 D, где D — наружный диаметр кабеля

Электрические параметры

Параметр
Значение
Номинальный диаметр токопроводящей жилы
0,6 мм
Сечение токопроводящей жилы
0,283 мм²
Сопротивление жилы постоянному току на длине 1 км при 20 °С
≤ 100 Ом/км
Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20 °С
≥ 100 МОм
Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц
≤ 56 нФ
Волновое сопротивление в диапазоне частоты 1 МГц
120±20 Ом
Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц
≤ 75 нФ/км
Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м при частоте 1МГц
≤ 2,6 дБ

Кабель СегментКИ-485

1. Жила медная луженая многопроволочная диаметром 0,6 мм (0,283 – сечение жилы мм²)
2. Сплошной полиэтилен
3. Алюмофлекс с дренажным проводником из медной луженой проволоки
4. Оплётка из медной лужёной проволоки
5. Оболочка из нераспространяющего горение, с низким газо- и дымовыделением ПВХ-пластиката

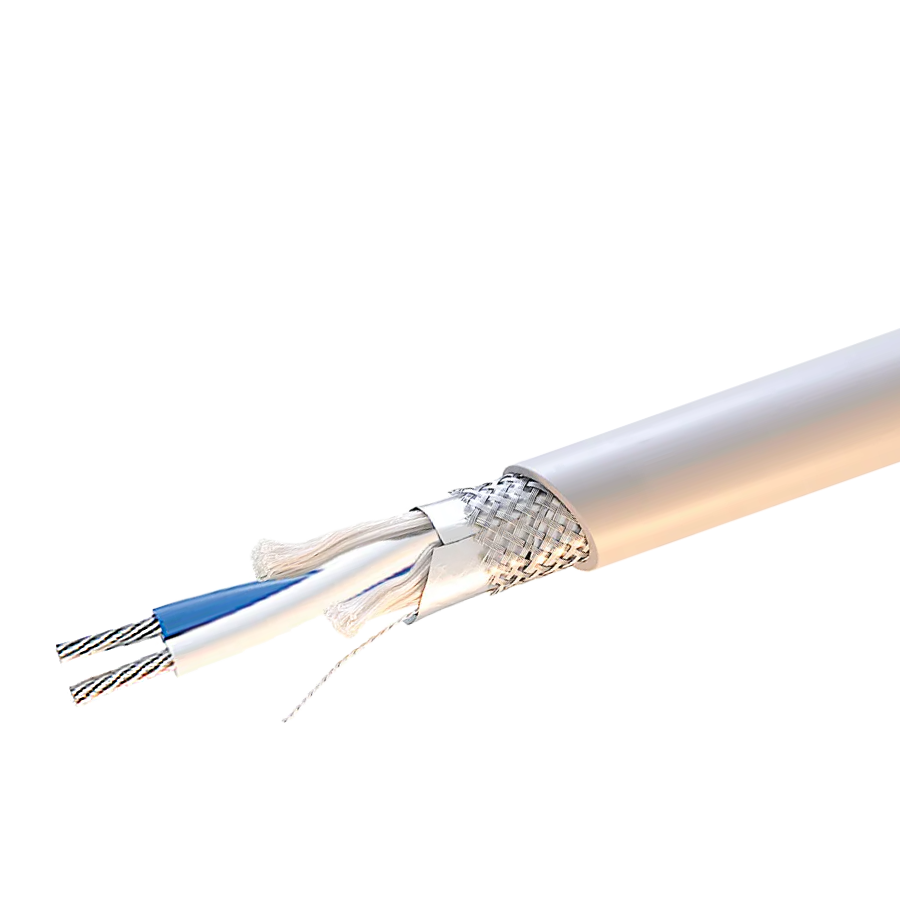

Кабель СегментКИ-485-ЭВнг(А)-LS 1×2×0,6 300 В
Внешний диаметр 6,21 мм

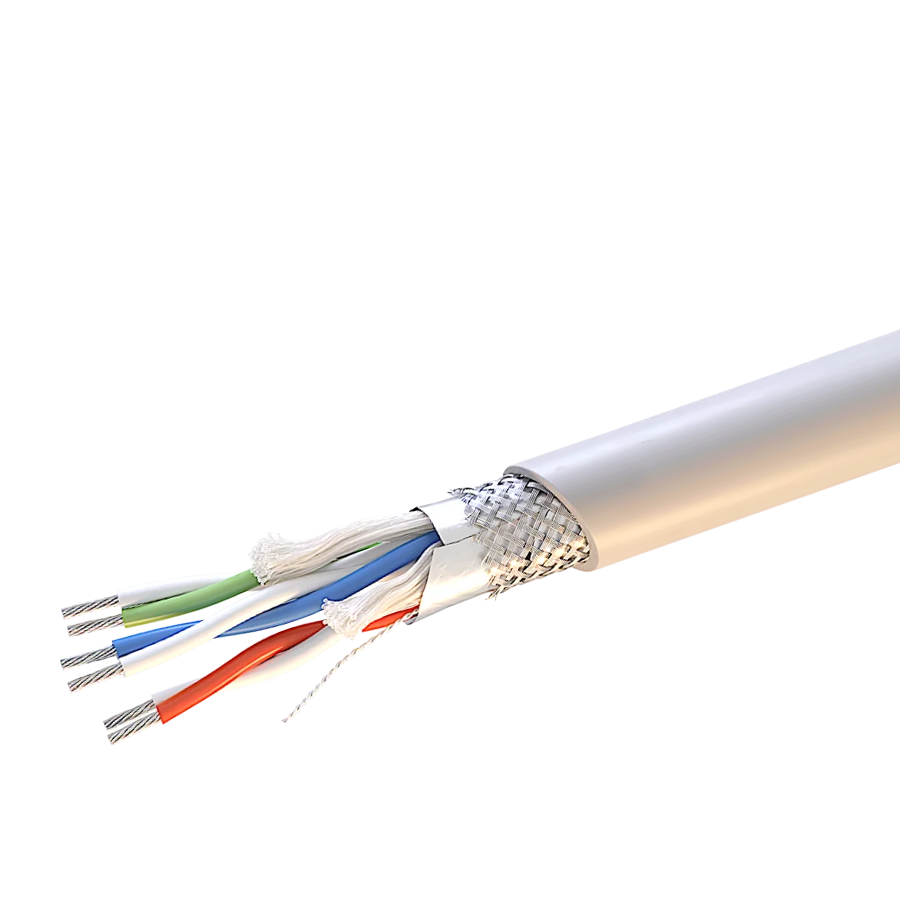

Кабель СегментКИ-485-ЭВнг(А)-LS 2×2×0,6 300 В
Внешний диаметр 7,47 мм

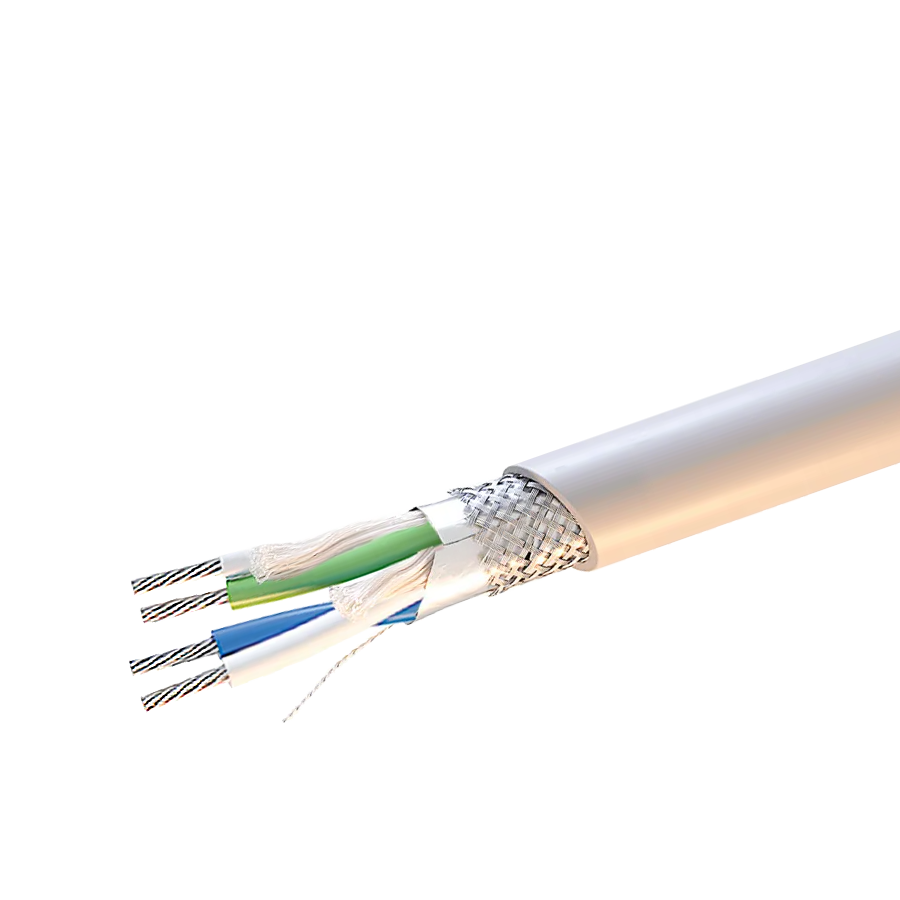

Кабель СегментКИ-485-ЭВнг(А)-LS 3×2×0,6 300 В
Внешний диаметр 7,89 мм

Сегмент – торговая марка
К – кабель
И – для систем сигнализации
485 – стандарта RS-485
Э – общий экран
В – оболочка из ПВХ
нг – пониженной пожароопасности
LS – с низким дымо- газовыделением
Скрутка Парная (N×2×0,6), где:
N – количество пар
2 – жил в паре
0,6 – диаметр жилы мм (0,283 – сечение жилы мм²)
На номинальное напряжение 300 В
