ТРМ136

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.
ТРМ136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять несколькими (до шести) исполнительными механизмами, а также регистрировать измеренные значения и передавать данные в системы АСУ ТП верхнего уровня.
ТРМ136 является аналогом прибора ТРМ138.

Функциональные возможности регулятора ТРМ136

• Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
• Вычисление дополнительных величин:
• средних значений от 2 до 6 измеренных величин
• разностей измеренных величин
• скорости изменения измеряемой величины.
• До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
• регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т)
• регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В).

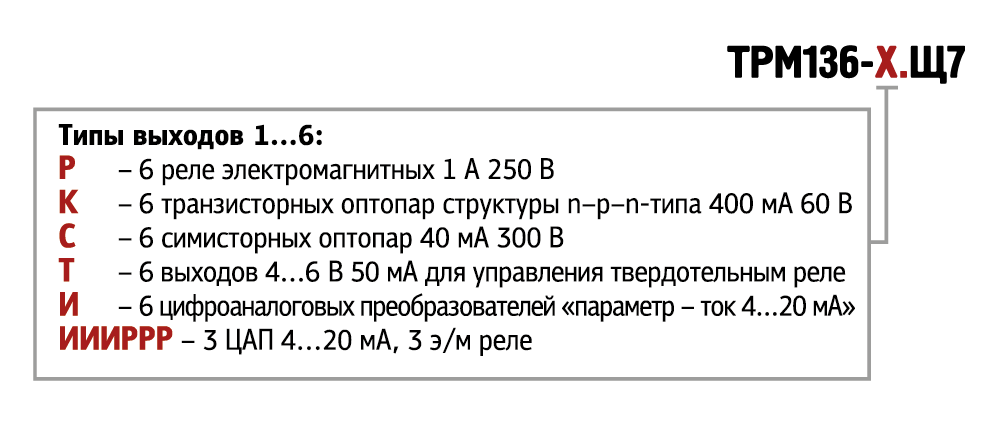

• От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации
• Режим ручного управления выходными устройствами
• Конфигурирование функциональной схемы и установка параметров:
• - кнопками на лицевой панели прибора;
• Четыре варианта стандартных конфигураций схемы прибора
• Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
• Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе
• Готовая конфигурация для температурной защиты сухих трансформаторов

Технические характеристики

Диапазон напряжений питания
от 90 до 264 В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более
18
Количество измерительных входов в приборе
6
Время опроса одного канала, с, не более
0,6
Напряжение встроенного источника питания
(24±3) В постоянного тока (максимум 150 мА)
Интерфейс связи с компьютером
RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII
2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
Габаритные размеры корпуса Щ7, мм
144×169×50,5
Масса прибора, кг, не более
1,0
Гарантийный срок обслуживания
2 года

Защита сухих трансформаторов на базе ТРМ136 предназначена для температурного контроля состояния обмоток. Если температура обмоток превышает допустимую, подается управляющий сигнал на включение вентиляции.


Трехфазный контроль сухих трансформаторов

Пофазный контроль сухих трансформаторов

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.

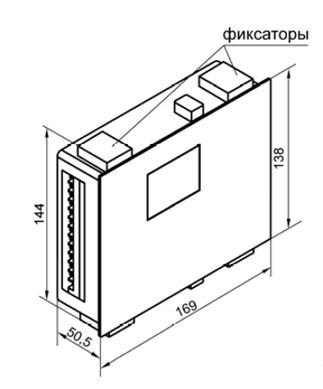

Габаритные размеры ТРМ136

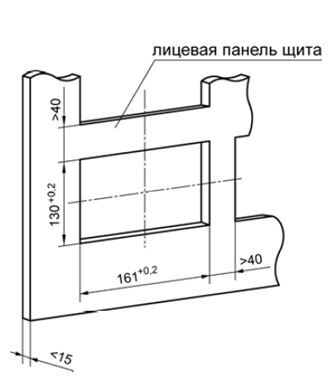

Установочные размеры ТРМ136

1. Прибор ТРМ136
2. Комплект крепежных элементов
3. Паспорт и гарантийный талон
4. Руководство по эксплуатации
5. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
