ДТПS

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.

Отличительные особенности

• Возможно кратковременное измерение температур до 1600 °С.
• Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы
Температура применения, °С
Гарантийный срок эксплуатации
Средний срок службы, не менее
ОВЕН ДТПS
0,95 за 8 000 часов
до +1300
1 год
2 года
Не нормируется
свыше +1300
-
-
Интервал между поверками 1 год.

Технические характеристики

Характеристика
Значение
Номинальная статическая характеристика
ТПП(S)
Рабочий диапазон измеряемых температур
0…+1300 °С
Класс допуска
2
Показатель тепловой инерции
Не более 5 с – для ДТПS021
Не более 50 с – для ДТПS145
Не более 90 с – для ДТПS155
Материал защитной арматуры
Корунд CER795/12Х18Н10Т

Конструктивные исполнения

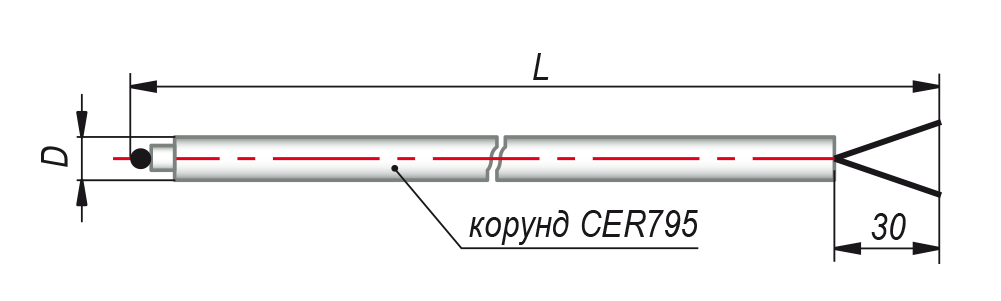

ДТПS Модель 021.1О

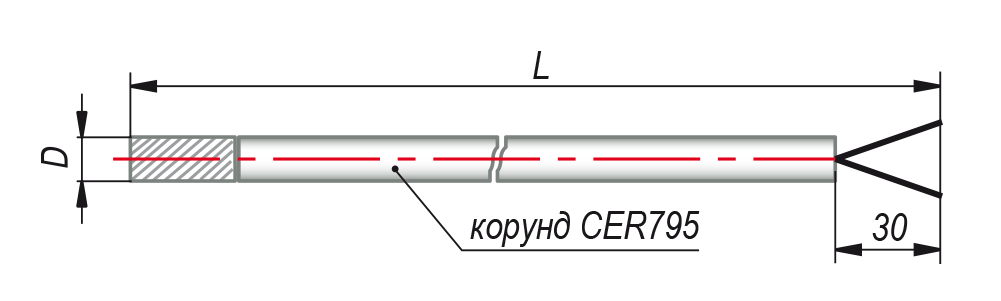

ДТПS Модель 021.1Э

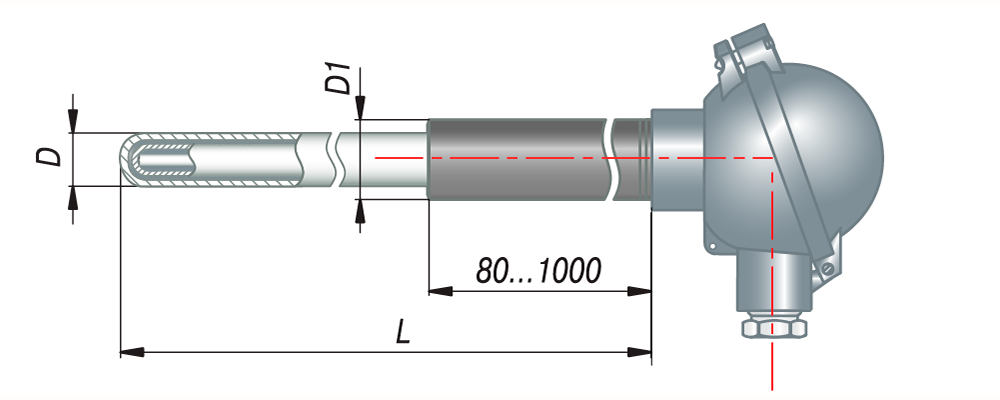

ДТПS145-0019.L

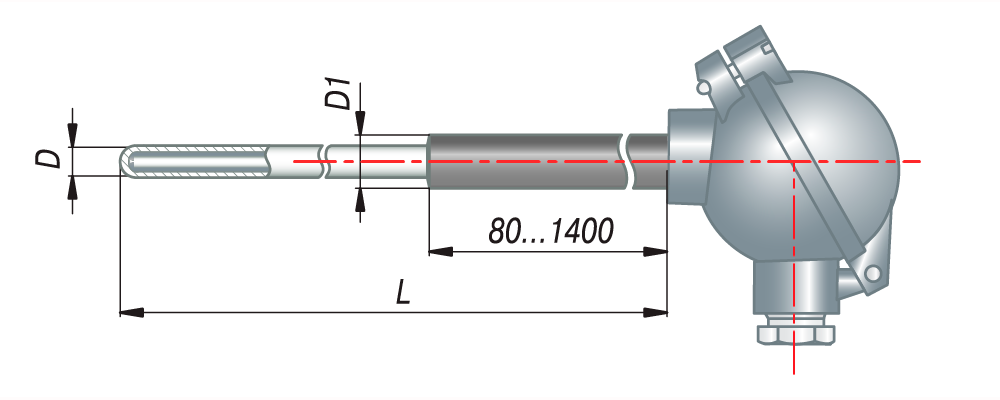

ДТПS155-0019.L

Примечания.
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:

• температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
• скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L.

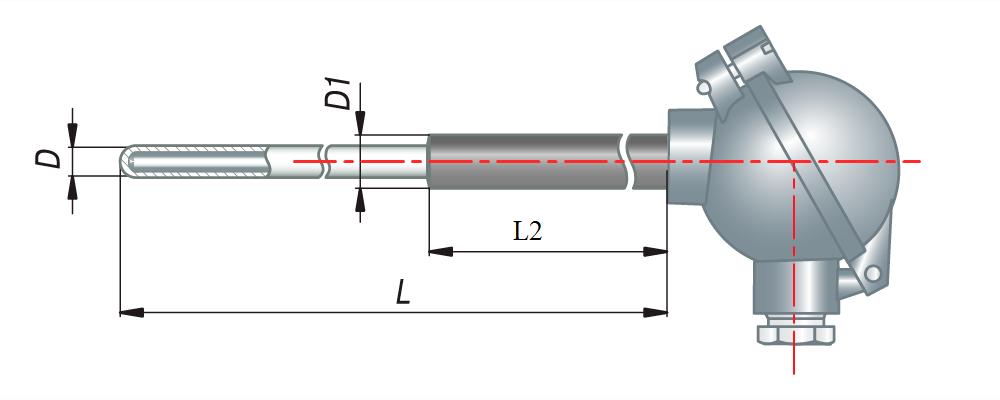

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм
L2, мм
250
80
320
80
400
80
500
80
630
80
800
200
1000
400
1250
650
1600
1000
2000
1400
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.

ДТПS021.1Х-0,5/Х


Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2
Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель – 021, диаметр термоэлектрода: платинородий – 0,4 мм, платина – 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов – 0,5 мм, длина термопары – 0,2 м.

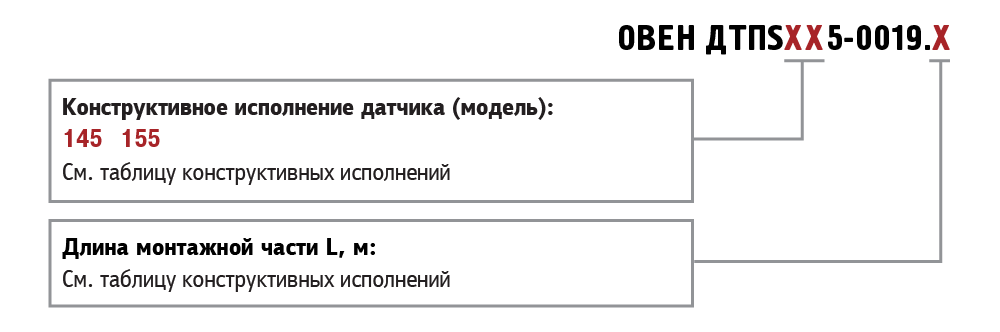

ДТПSХ-0019.Х


Пример обозначения при заказе: ДТПS145-0019.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

НСХ
Класс допуска
Диапазон измерения
Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)
N(НН)
2
-40…+333 °C включ.
± 2,5 °C
св. 333…+1300 °C
± 0,0075t°C
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+1300 °C
± 0,004t°C
L (ХК)
2
-40…+360 °C включ.
± 2,5 °C
св. 360…+600 °C
± (0,700 + 0,005t) °C
J (ЖК)
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+750 °C
± 0,004t°C
S(ПП)
2
0…+600 °C включ.
1,5 °C
св. 600…+1600 °C
0,0025t°C

t – значение измеряемой температуры °C
