Ознакомьтесь с обозначениями при заказе данного товара и перейдите в наш полный каталог для получения подробной информации и материалов. От 288 руб. (цена за шт.) Кратность отгрузки: 10 шт.
Описание
Описание
Монтажные колодки KIPPRIBOR PYF-044 и PYF-144 предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации. Аксессуары: в комплект поставки входит маркировочная пластинка (для всех колодок, кроме одноярусной PYF-044BE. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.

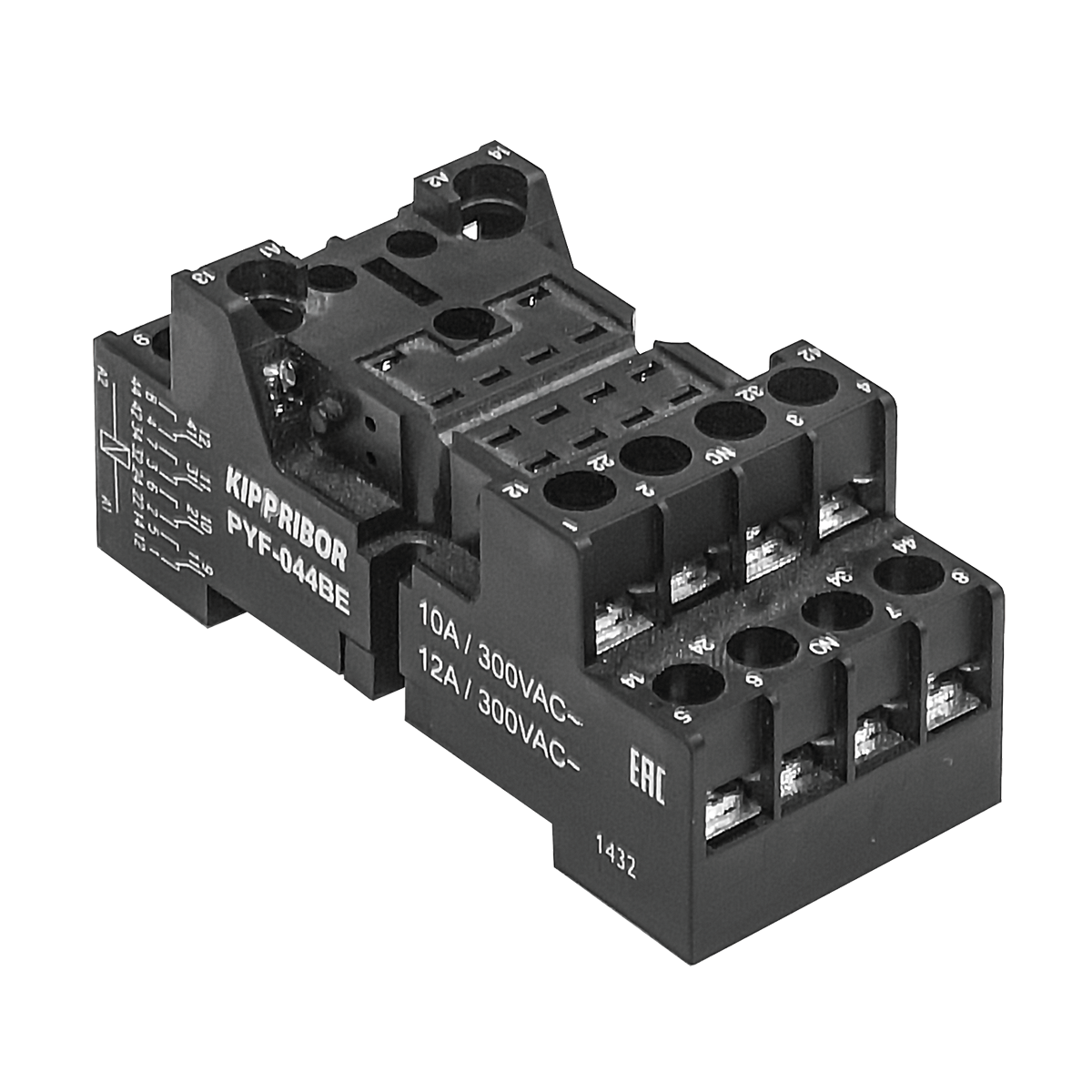

Схема подключения PYF-044BE Описание Монтажная колодка с винтовыми клеммами Габаритные размеры PYF-044BE Цоколевка Номинальный ток и напряжение коммутации 10 А при 300 VAC Возможные варианты упаковки - картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 18 кг)

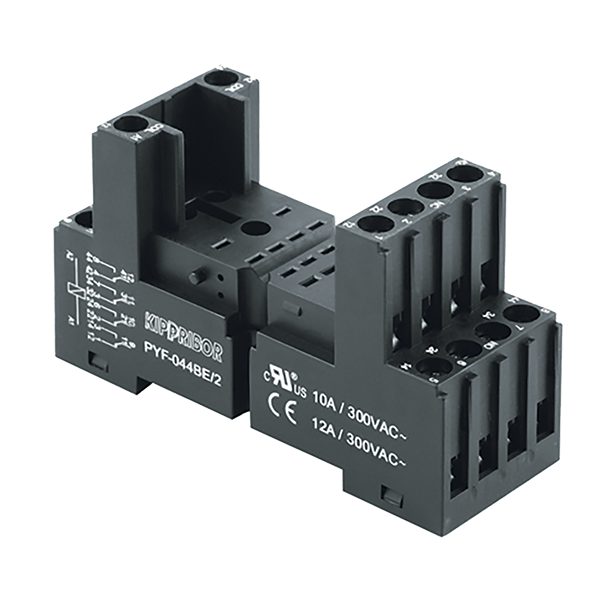

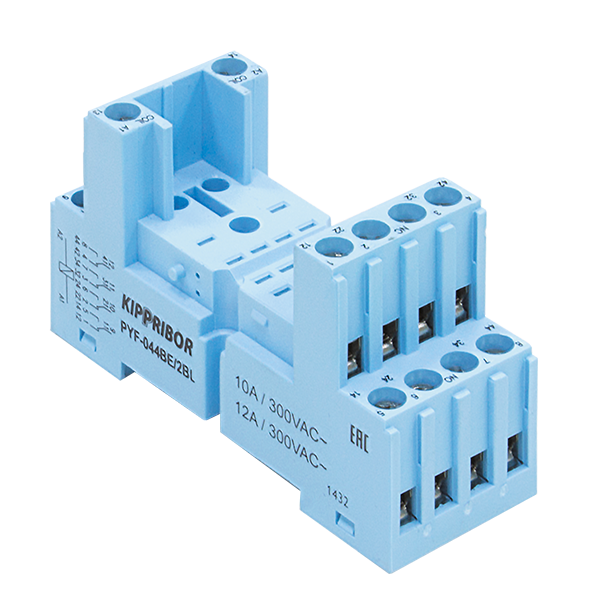

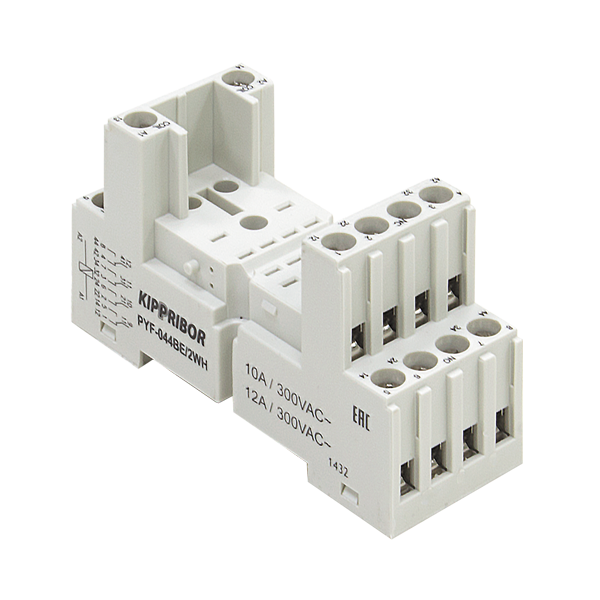

PYF-044BE/2 (черная) PYF-044BE/2BL (голубая) PYF-044BE/2WH (белая) Описание 2-ярусная монтажная колодка с винтовыми клеммами Габаритные размеры Цоколевка ------- Номинальный ток и напряжение коммутации 12 А при 300 VAC Возможные варианты упаковки - картонная коробка (10 шт. / 650 г) - транспортная коробка (280 шт. / 24 кг)

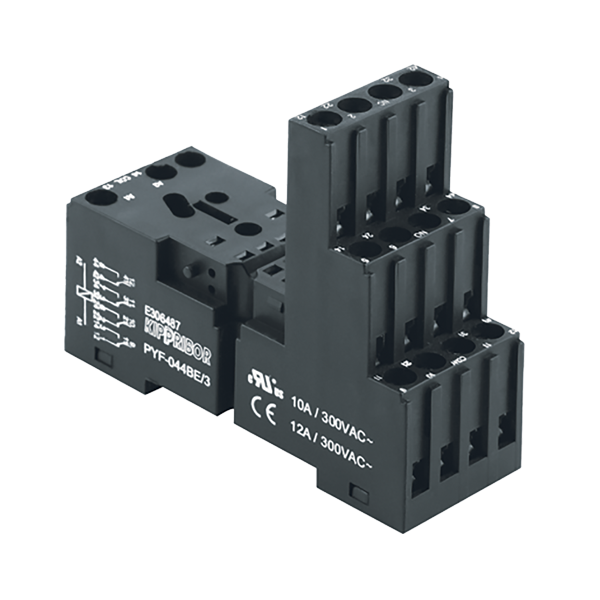

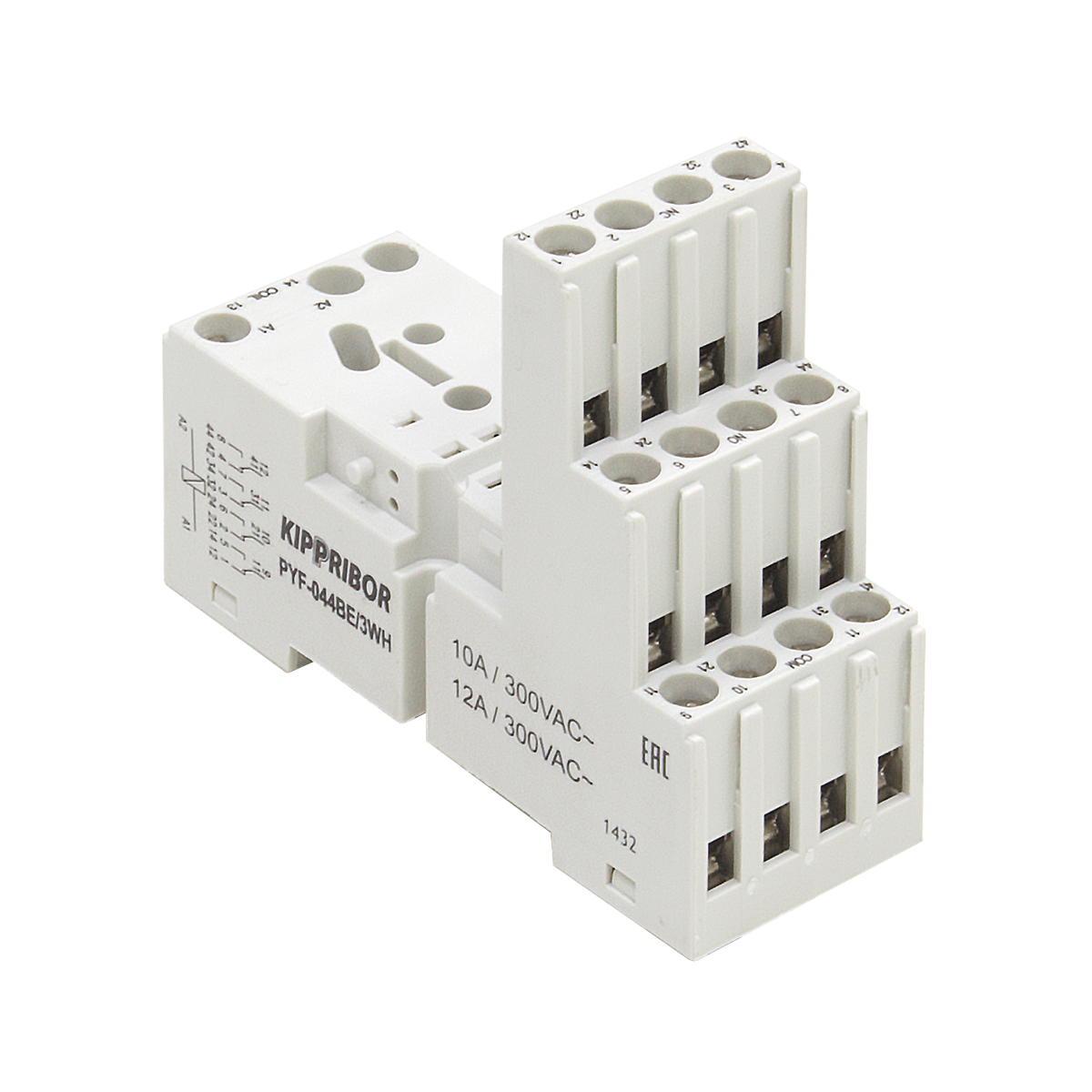

Схема подключения PYF-044BE/3 PYF-044BE/3WH (белая) PYF-144BE/3 PYF-044BE/3 PYF-044BE/3WH (белая) Описание 3-ярусная монтажная колодка с винтовыми клеммами Габаритные размеры Цоколевка Номинальный ток и напряжение коммутации 12 А при 300 VAC Возможные варианты упаковки - картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг) - картонная коробка (10 шт. / 850 г) - транспортная коробка (280 шт. / 18 кг)

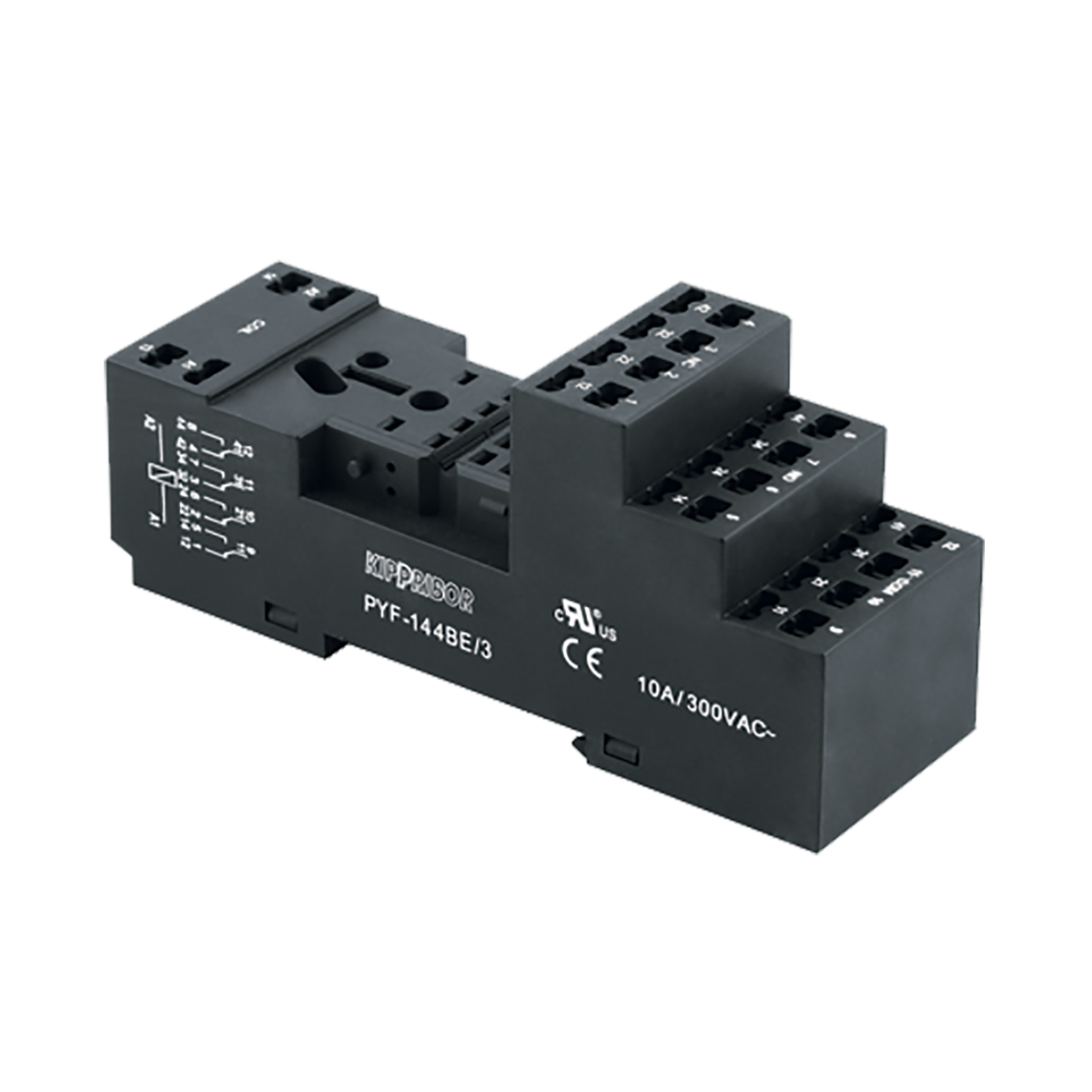

PYF-144BE/3 Описание 3-ярусная монтажная колодка с самозажимными клеммами Цоколевка ------- Номинальный ток и напряжение коммутации 12 А при 300 VAC Возможные варианты упаковки - картонная коробка (10 шт. / 950 г)
Устанавливаемые реле
Производитель Серия реле KIPPRIBOR RP Schneider Electric RXM4 Finder 55.34 Relpol R4 Omron MY4 Phoenix Contact REL-MR-…21НС (2-контактные реле), REL-IR/…4х21AU (4-контактные реле) Goodsky RE Siemens 3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх Idec RU4S/RU2S, RY4S/RY42S TDM Electric РЭП-21 ИЭК РЭК78/4 ЭКФ RP-22-4 SHRACK PT ABB CR-M
Аксессуары для монтажных колодок KIPPRIBOR PYF-044BE и PYF-144BE

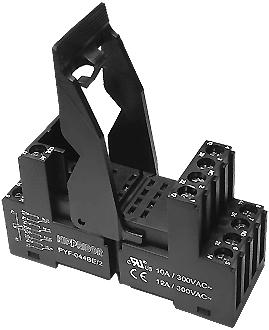

Зажим пластмассовый удерживающий Модуль LED-индикации Применяется для фиксации реле и защиты от выпадения в условиях вибрации Предназначен для индикации работы реле BS 4/36P (WH) Высота устанавливаемого реле 36 мм Модели совместимых колодок KIPPRIBOR: PYF-044 PYF-144
