ПВТ10

Датчик влажности и температуры ОВЕН ПВТ10 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.
Преобразователи влажности и температуры ОВЕН ПВТ10 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.

Основные характеристики

• Точность измерений относительной влажности/температуры: 3(4)%RH / 0,5 °С.
• Диапазон рабочих температур: от -20 до +70 °С.
• Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
• Степень защиты корпуса IP20 (установка в отапливаемом помещении).

Среда измерения

Воздух, неагрессивные газы.

Технические характеристики

Характеристика
Значение
Диапазоны измерений относительной влажности RH
0…95 %RH
Диапазоны измерений температуры окружающего воздуха
- 20…+ 70 °С
Абсолютная погрешность измерения влажности
± 3,0 % в диапазоне RH = 20…80 % (± 4,0 % вне 20…80 %)
Абсолютная погрешность измерения температуры
± 0,5 °C
Повторяемость
±0,1%RH / ±0,1 °C
Стабильность, год
±0,25%RH / 0,02 °C
Время готовности к работе после включения по каналу влажности / температуры
10 / 15 сек.
Степень пылевлагозащиты
IP20
Поддерживаемые интерфейсы и протоколы
Modbus RTU RS-485
Гарантийный срок
24 месяцев

Габаритные и установочные размеры

Датчик влажности и температуры ОВЕН ПВТ10 следует устанавливать вентиляционными прорезями снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсорам воздух для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Габаритные размеры датчика влажности помещения.

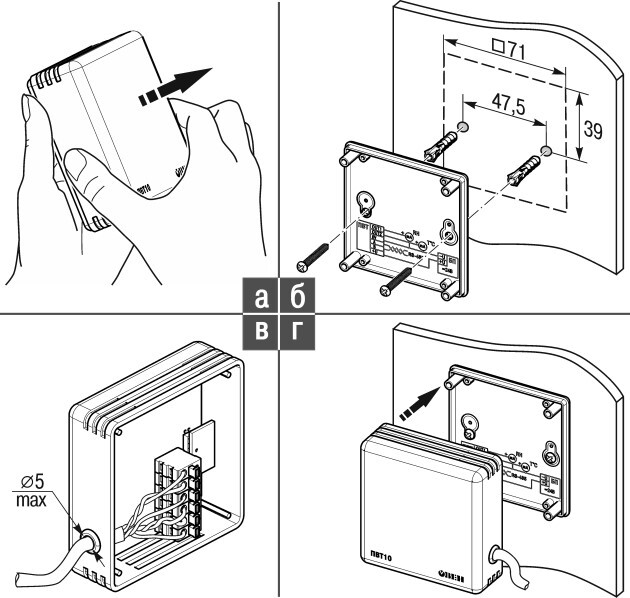

Настенный монтаж датчика влажности ПВТ10

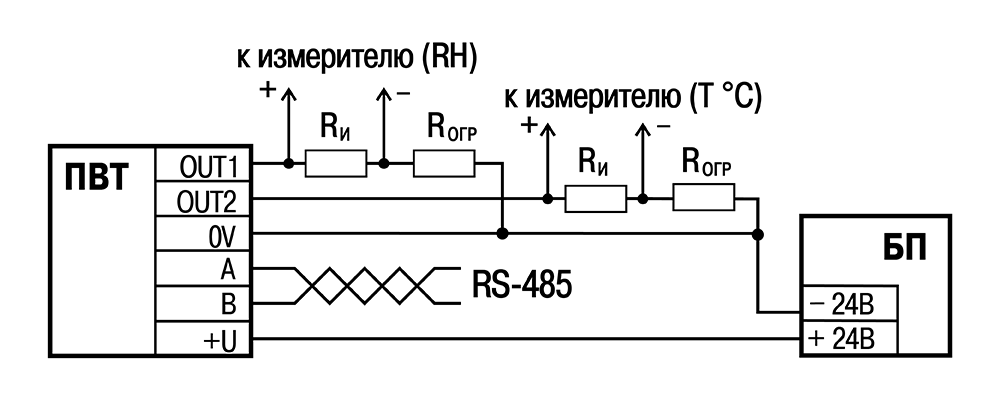

Схема подключения преобразователя влажности и температуры ПВТ10
