МК210-3хх

Owen

МК210-3хх

15180,00

р.

Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 15180 руб.

Описание

Тех. характеристики

Комплектность

Габаритные размеры

Схемы подключения

Описание

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования
USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена
Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP

Особенности

Входы могут работать в ре
жимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

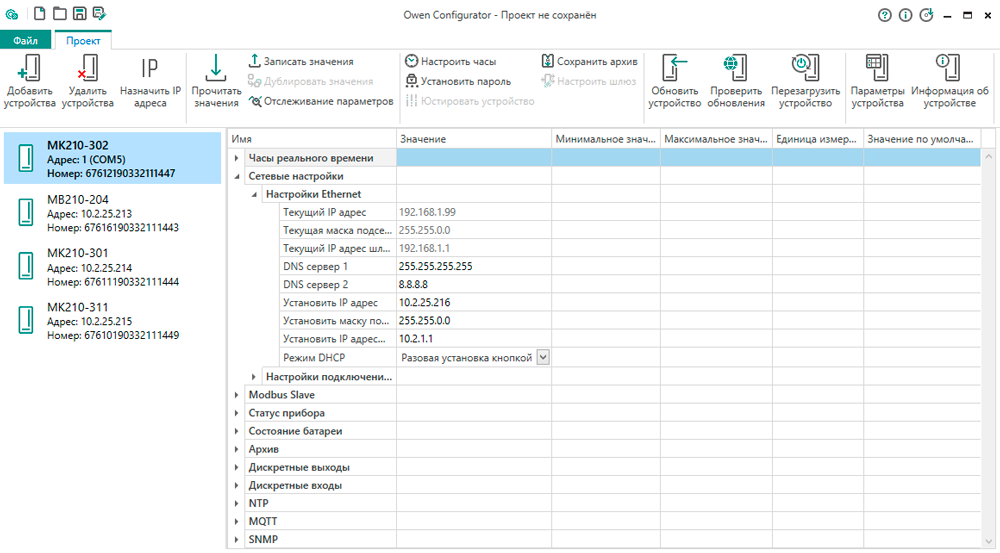

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Тех. характеристики

Технические характеристики

Модификация
МК210-301
МК210-311
МК210-302
МК210-312
Входы/выходы
Количество входов/выходов
6 DI / 8 DO
12 DI / 4 DO
Тип
входов

«сухой контакт» (не требует внешнего питания)
датчик n-p-n типа
контактный датчик (требует внешнего питания =24 В)
датчик n-p-n и p-n-p типа

выходов
электромагнитное реле
Характеристики дискретных входов (DI)
Гальваническая развязка входов
–
Режимы работы

определение логического уровня
подсчет числа импульсов
определение логического уровня
подсчет числа высокочастотных импульсов (только 1 – 8 DI)
измерение частоты (только 1 – 8 DI)
обработка сигналов энкодера (до 3-х AB энкодеров)

Макс. частота входного сигнала
определение логического уровня
400 Гц
подсчет числа импульсов
400 Гц
100 кГц (только 1 – 8 DI)
измерение частоты
–
100 кГц (только 1 – 8 DI)
обработка сигналов энкодера
–
100 кГц
Мин. длительность импульса
1 мс
5 мкс (1 – 8 DI)
25 мс (9 – 12 DI)
Напряжение питания входов
24 ±3 В для транзисторных ключей
Для «сухих контактов» питание не требуется!
24±3 В

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу
не более 100 Ом
–
Ток «логической единицы»
–
не менее 5,5 мА
Ток «логического нуля»
–
не более 1,2 мА
Напряжение «логической единицы»
–
9…30 В
Напряжение «логического нуля»
–
0…5,5 В
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов
поканальная, кроме 1 и 2 DO
поканальная
Электрическая прочность
1780 В
Режим работы

переключение логического состояния
генерация ШИМ сигнала

Ток коммутации
5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)
3 А (при постоянном напряжении не более 30 В)
Максимальное напряжение на контакты реле
250 В переменного напряжения
30 В постоянного напряжения
Время включения
15 мс
Время выключения
15 мс
Контроль обрыва нагрузки
нет
есть
нет
есть
Максимальная частота ШИМ
1 Гц
Минимальная длительность импульса ШИМ
50 мс
Питание
Напряжение питания
=10…48 (номинальное =24) В
Потребляемая мощность
не более 6 Вт при питании =24 В
не более 5 Вт при питании =24 В
Защита от переполюсовки
есть
Тип питания часов реального времени
батарея CR2032
Конструктивное исполнение
Габаритные размеры
(42×124×83) ±1 мм
Степень защиты
IP20
Монтаж
на DIN-рейку / на стену
Средний срок службы
10 лет
Масса
не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха
-40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %

Комплектность

Модуль
1 шт.
Паспорт и гарантийный талон
1 экз.
Краткое руководство по эксплуатации
1 экз.
Кабель патч-корд UTP 5e 150 мм
1 шт.
Клемма питания 2EGTK-5-02P-14
1 шт.
Заглушка Ethernet
1 шт.
