ПД100 модель 1х5

Датчик ПД100 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус с металическим кабельным вводом под небронированный кабель 6–12 мм.
Преобразователи давления ПД100 предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики. Возможна эксплуатация в тяжелых условиях (в условиях Крайнего Севера и т.п.).

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
• Устойчивость к гидроударам.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,01 до 100 МПа.
• Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,25 %; 0,5 %; 1,5 %.
• Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование
Значение
Выходной сигнал постоянного тока
4...20 мА, 2-х проводная схема
Основная приведенная погрешность
0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды
–40…+100 °С
Напряжение питания
12…36 В постоянного тока
Сопротивление нагрузки
0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность
не более 0,8 Вт
Устойчивость к механическим воздействиям
группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса
IP65
Устойчивость к климатическим воздействиям
УХЛ3.1
Диапазон рабочих температур окружающего воздуха
–40…+80 °С
Атмосферное давление рабочее
66...106,7 кПа
Среднее время наработки на отказ
не менее 50 000 ч
Средний срок службы
12 лет
Межповерочный интервал
2 года
Методика поверки
КУВФ.406230.100 МП
Вес без упаковки / в упаковке
1,0 кг / 1,5 кг
Штуцер для подключения давления

• M20×1,5 манометрической формы (ГОСТ 2405-88)
• G1/2 манометрической формы (DIN EN 837)
• G1/4 (DIN 3852)

Тип электрического соединителя
Кабельный ввод под кабель 6-12 мм
Габаритный размер
не более 155×100 мм
Перегрузочная способность
не менее 200 % от ВПИ
Предельное давление перегрузки
не менее 400 % от ВПИ

Схемы подключения и габаритные размеры

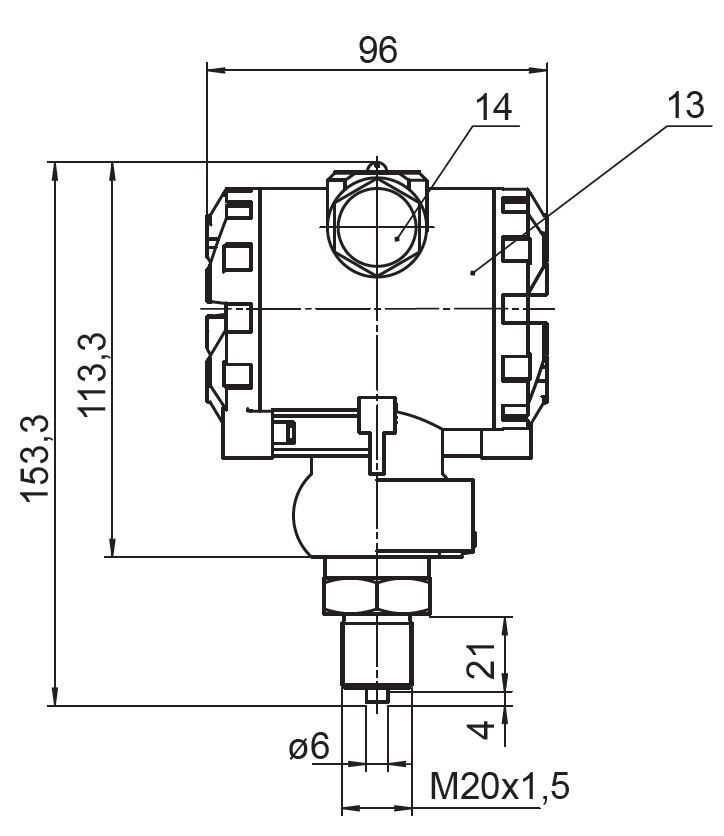

Габаритные размеры ПД100 модели 115

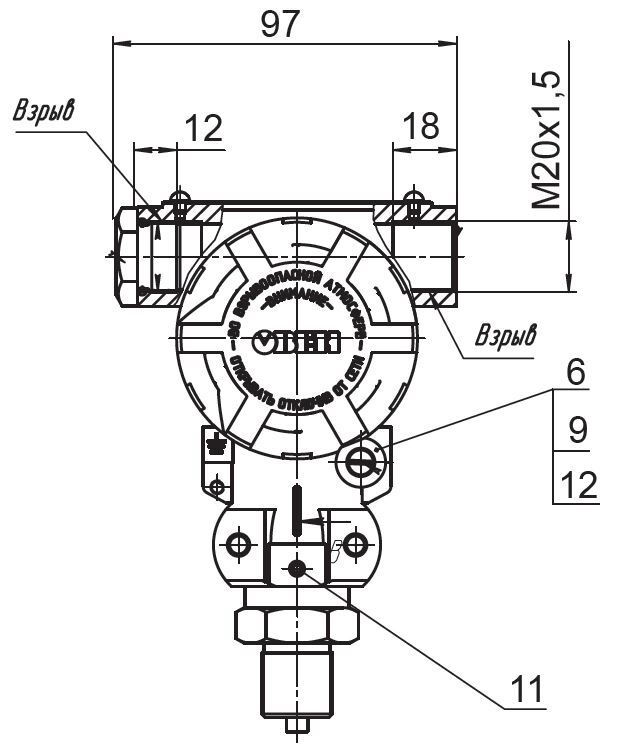

Габаритные размеры ПД100 модели 115

Схема подключения ПД100

Модификации ПД100-ДИ модели 1х5

Модификации ПД100-ДИВ модели 1х5

Модификации ПД100-ДВ модели 1х5

Модификации ПД100-ДА модели 1х5

ПД100-ХХ-Х-Х
