НПТ-1М – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применение нормирующих преобразователей
Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой.
Снижение влияния электромагнитных помех в цепи измерения.
Упрощение подключения датчиков к контроллерам.
Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов.
Увеличение в несколько раз длины линии связи от датчика до измерительного прибора.
НПТ-1М интегрируется в системы автоматизации на объектах ЖКХ, энергетики, металлургии, машиностроения, пищевой и других отраслей. Удобен как для типовых, так и нестандартных задач измерения. Является средством измерения. Межповерочный интервал составляет 5 лет. Доступен в искрозащищенном исполнении.
Преимущества
Межповерочный интервал 5 лет Межповерочный интервал преобразователя НПТ-1М составляет 5 лет, что позволяет существенно экономить на регулярной поверке, снижает эксплуатационные затраты и упрощает техническое обслуживание. Установка вплотную Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации. Удобный и стильный дизайн Корпус прибора отличается малой глубиной, что позволяет размещать его в шкафах с ограниченным пространством. Особая форма корпуса в виде «ёлочки» и зажимные клеммы, повернутые на 15°, обеспечивают удобство монтажа. Эстетичный собственный дизайн корпуса выделяется среди типовых решений. Простота настройки Конфигурирование осуществляется через ПК с использованием единой программы Owen Configurator. Сертификация во ФГИС АРШИН Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета. Поддержка 4-проводной схемы подключения Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов, что наиболее актуально при работе с термопреобразователями на больших расстояниях.
Возможности
НПТ-1М поддерживает настройку:
Типа подключенного сенсора.
Схема подключаемого сенсора: 2-, 3- или 4-проводная
Выбор выходного сигнала по току или напряжению.
Задание выходного сигнала при аварии.
Задание диапазона преобразования.
Это обеспечивает гибкость при интеграции в различные системы автоматизации.
Нормированный и ненормированный сигнал. Сравнительная таблица
При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи – не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования. Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.
Термопара Выходной сигнал мВ (не нормирован)
Влияние помех Длина линии связи 20м

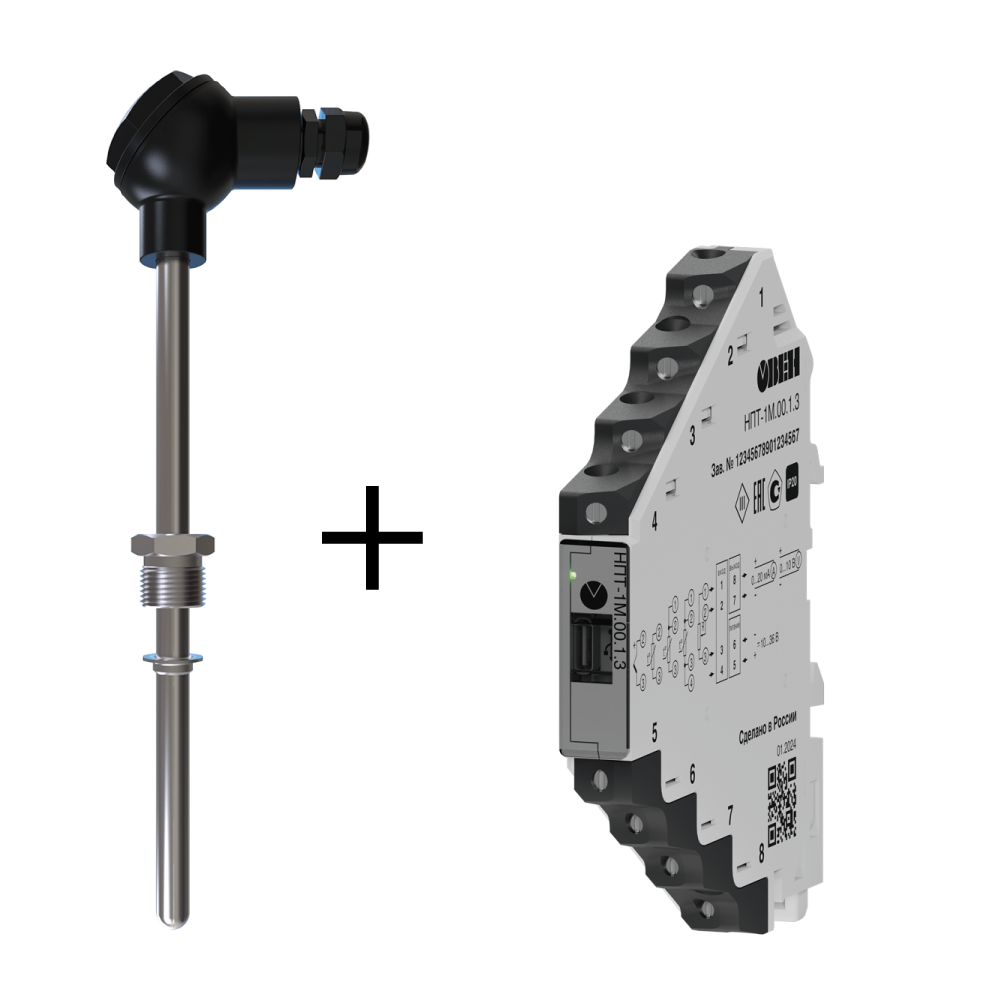

Термопара + НПТ-1М Выходной сигнал 4…20 мА (нормирован) Влияние помех Длина линии связи 1000 м
Тех. хар-тики
Технические характеристики
Питание прибора
Номинальное значение напряжения питания постоянного тока =24 В Диапазон допустимых напряжений питания постоянного тока 10…36 В Гальваническая развязка питания от входов/выходов 2500 В Тип подключения питания Отдельными проводами
Подключение датчиков и характеристики входных сигналов
Тип датчика ТС, ТП, сопротивление, потенциометры Схем подключения ТС 2-, 3- или 4-проводная Гальваническая развязка домена «входы» от домена «выходы» 2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя Ток 4…20, 0…20, 0…5 мА Напряжение 0…10, 2…10, 0…5 В Выходной сигнал при аварии на входе (обрыв или КЗ датчика) Ток 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА Напряжение 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В Функция преобразования входных сигналов Линейная Допустимое сопротивление нагрузки Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более 15 мин. Время установления выходного сигнала после изменения входного сигнала, не более 2 с Питание выходного сигнала От встроенного источника
Настройки устройства
Разъем для конфигурирования USB Type-C ПО для конфигурирования Owen Configurator
Метрологические характеристики
Основная приведенная погрешность преобразования, не более - при работе с ТС 0,25 % - при работе с ТП 0,5 % Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более - при работе с ТС 0,125 % - при работе с ТП 0,25 %
Характеристики конструкции
Габаритные размеры (12×107×89) ± 1 мм Степень защиты корпуса IP20 Степень защиты клемм IP20 Масса в упаковке, не более 0,3 кг
Условия эксплуатации
Диапазон рабочих температур -40…+70 °С Относительная влажность воздуха, не более 95 % Атмосферное давление 84…106,7 кПа Устойчивость к механическим воздействиям Группа №2 по ГОСТ Р 52931 Устойчивость к электромагнитным воздействиям Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 Уровень излучения радиопомех (помехоэмиссии) По ГОСТ 30804.6.3-2013
