ИТП-17

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.
Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.
При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.
Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества
Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I
Компактный монтаж в щит
В отверстие светосигнальной арматуры 22 мм
Трехцветная индикация
Построение до пяти цветоразделенных зон
Две функции дискретного выхода
Регулирование параметров или аварийная сигнализация
Возможности
Индикация измеренного значения на трёхцветном цифровом дисплее
Выход 200 мА, 42 В для сигнализации или управления
Настройка динамической цветовой индикации по заданным порогам
Режим статического отображения параметра: зелёный, жёлтый или красный цвет
Индикация аварии при неисправности датчика
Подключение через micro USB для настройки в Owen Configurator
Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики
Входы и выходы
1 × AI
1 × DO транзисторный ключ 200 мА 42 В
Интерфейсы
1 × micro USB
2 типа корпусов
щитовой 48×26×72мм
настенный 71×51×30 мм
Питание
=24 В

Технические характеристики

Напряжение питания
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9 48×26×72 мм
IP65 со стороны лицевой панели
IP20 со стороны клемм
Корпус Н3
71×51×30 мм IP65
Цвет индикации зеленый, желтый, красный
Индикатор
4-разрядный с высотой цифр 14 мм
Входы
Количество
1 × AI
Время опроса входа, не более
1 с
Подключаемые сигналы
Ток: 0...5 мА, 0(4)…20 мА
Напряжение: 0(2)…10 В
Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н
Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более
100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:
±0,25 %
ТС, сигналы напряжения и силы постоянного тока
±0,5 %
ТП, пирометры
Выходы
Количество
1 × DO, выход К
Тип выхода
К
Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура
-40…+60 ⁰С
Средняя наработка на отказ
100 000 ч
Средний срок службы
12 лет
Гарантия
2 года
Устойчивость к механическим воздействиям
Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям
Соответствует ГОСТ 30804.6.1-2013

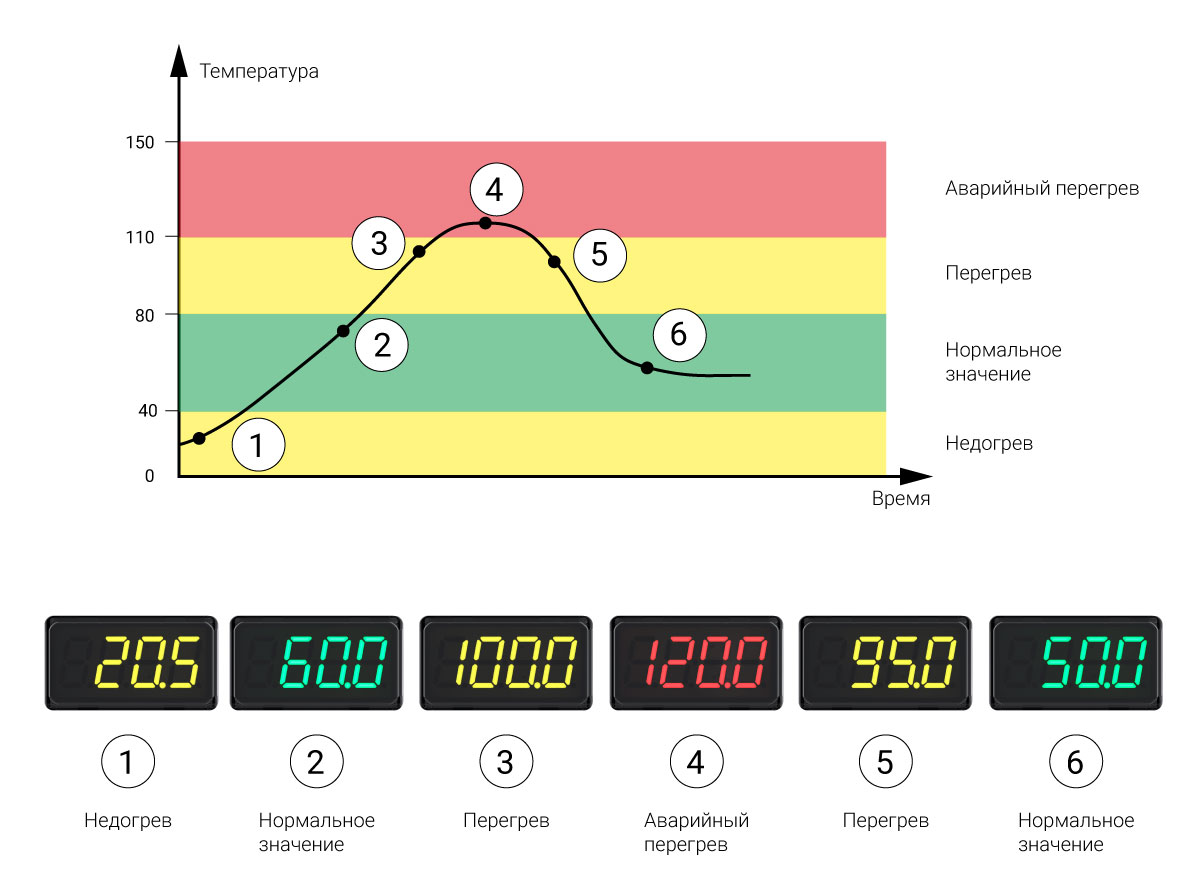

ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.

Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.
Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.
