ОВЕН ДТПХхх5 КТМС

Owen
ДТПХхх5
3900,00
р.
Добавить в корзину
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 3900 руб.
Описание
Констр. исп.
Модификации
Классы допуска
Комплектность

Описание

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.

Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
  • хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
  • нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

  • Модульная конструкция: датчик можно разобрать и заменить термопарную вставку или защитный чехол.
  • Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы
Температура применения, °С
Гарантийный срок эксплуатации
Средний срок службы, не менее
ДТПК и ДТПN на основе КТ
0,95 за 40000 часов
-40...+600
5 лет
10 лет
0,95 за 16000 часов
+600...+900
2 года
4 года
0,95 за 8000 часов
+900…+1100
1 год
2 года
Ненормируется
+1100...+1300
-
-
ДТПL на основе КТМС
0,95 за 40000 часов
-40...+600
5 лет
10 лет
ДТПJ на основе КТМС
0,95 за 40000 часов
-40...+600
5 лет
10 лет
0,95 за 16000 часов
+600…+800
2 года
4 года
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Констр. исп.

Конструктивное исполнение коммутационной головки для ДТПХхх5

Стандартное исполнение Мод. 025, 045, 075
Стандартное исполнение, с винтом Мод. 115–165, 225

Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»)
Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.

Преобразователи термоэлектрические на основе КТМС в защитной арматуре

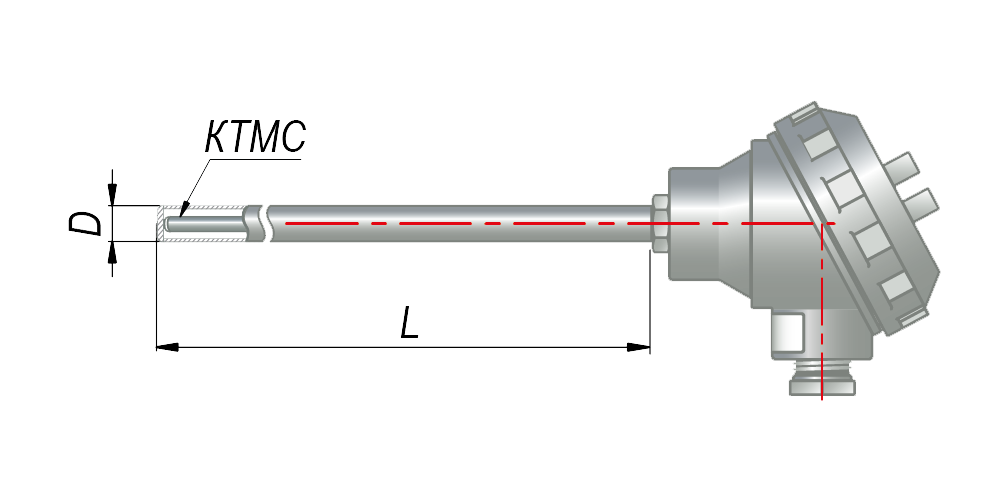

Термопары на основе КТМС модель 025

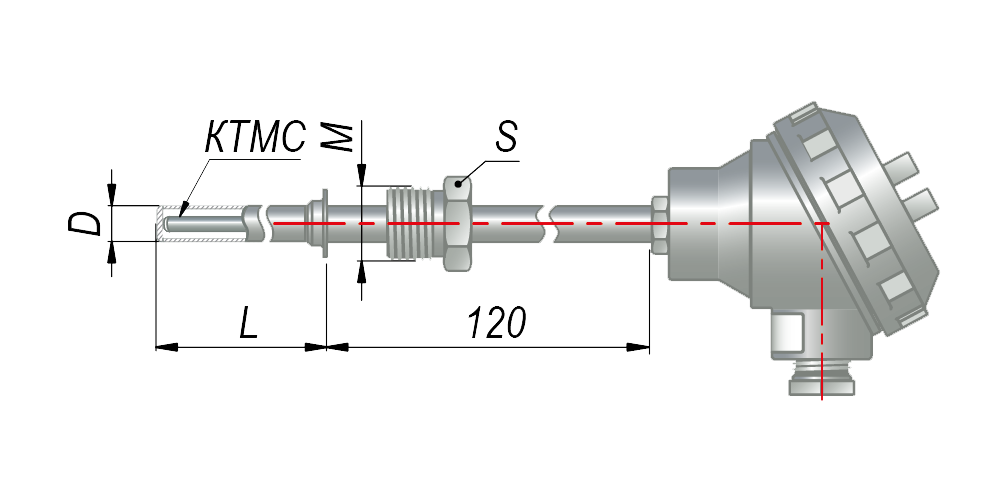

Подвижный штуцер
Термопары на основе КТМС модель 045

Термопары на основе КТМС модель 075

Термопары на основе КТМС модель 115

Термопары на основе КТМС модель 125

Термопары на основе КТМС модель 135

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.
Для ДТПХ мод. 145, 155, 165:
  • температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
  • скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

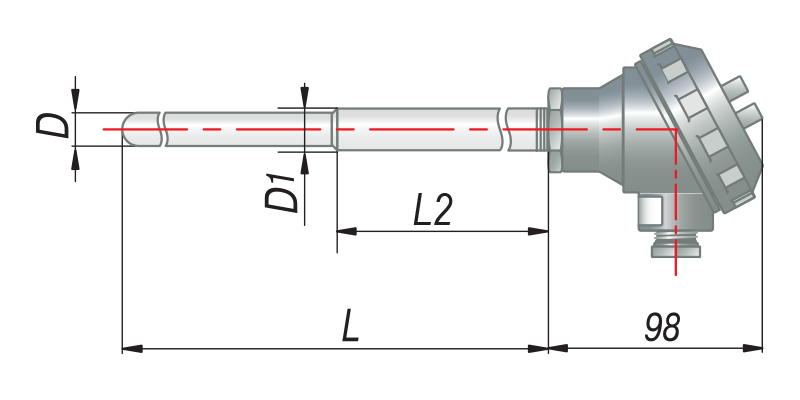

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

Модификации

ХДТПХХХ5-ХХ1Х.ХХ


Пример обозначения при заказе: ДТПК145-0919.630.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795, классом допуска 1, c диапазоном измерения температуры: 0…+1100 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.
Пример обозначения при заказе: ДТПN125-0914.1000
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «нихросил-нисил», материал защитной арматуры – сплав ХН45Ю, классом допуска 2, c диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 1000 мм, в корпусе 125.

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115

ХДТПХ115-ХХ1Х.Х/ХХ

Классы допуска

Классы допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП

НСХ
Класс допуска
Диапазон измерения
Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)
N (НН)
2
-40…+333 °C включ.
± 2,5 °C
св. 333…+1300 °C
± 0,0075t °C
1
0…+375 °C включ.
± 1,5 °C
св. 375…+1300 °C
± 0,004t °C
L (ХК)
2
-40…+360 °C включ.
± 2,5 °C
св. 360…+600 °C
± (0,700 + 0,005t) °C
J (ЖК)
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+750 °C
± 0,004t °C
S (ПП)
2
0…+600 °C включ.
1,5 °C
св. 600…+1600 °C
0,0025t °C
t – значение измеряемой температуры °C

Комплектность

  • Датчик
  • Паспорт
