Коробка клеммная КК-03

КК-03 предназначена для разветвления кабелей интерфейса RS-485, а также сетей 230 В с номинальными токами не более 4 А на предприятиях различных отраслей промышленности и сельского хозяйства.
Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.
Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.

Технические характеристики

Характеристика
Значение
КК-03.1
КК-03.2
Номинальное напряжение коммутируемых цепей переменного тока (АС)
120/230 В (45 Гц ... 65 Гц)
Номинальное напряжение коммутируемых цепей постоянного тока (DС)
230 В
Максимальное значение тока коммутируемых цепей, не более
4 А
Максимальное значение сопротивления контакта, не более
12 мОм
Количество вводов
3
Количество коммутируемых проводов
5
6
Тип контакта
Винтовой
Пружинный (Push-in, 90º)
Диаметр наружной оболочки подводимого кабеля
6 … 8 мм
Сечение подключаемых проводов
0,2 … 1,5 мм2
Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС)
3000 В
Степень защиты по ГОСТ 14254

• IP68

Рекомендации по подключению клеммных коробок КК-03 к RS-485

Любые ответвления для RS-485 от магистрального кабеля являются не рекомендуемой топологией сети MODBUS, однако, такие схемы тоже рабочие, главное – следовать рекомендациям длины ответвлений.
Плюсы таких ответвлений:

• Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
• Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.

Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.
Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):
Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.
Рассмотрим пример:

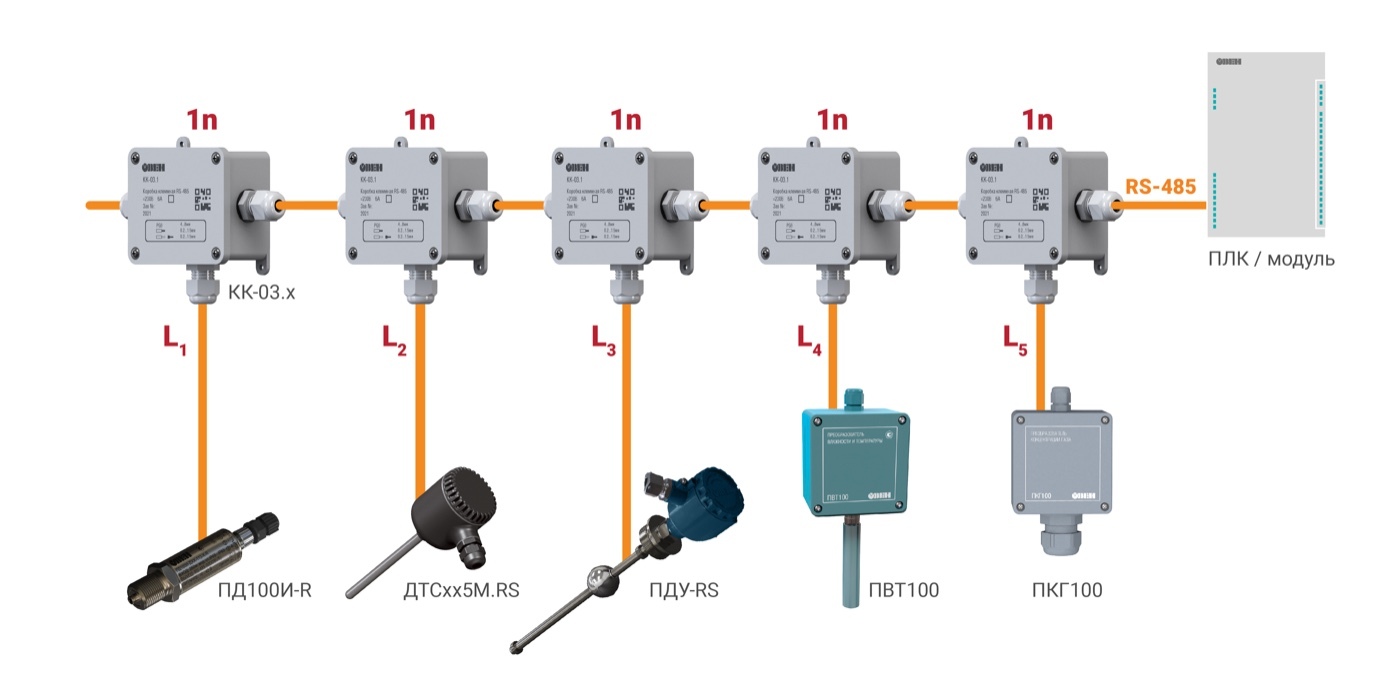

Из рисунка мы видим, что у нас на общей магистрали установлено 5 коробок КК-03 и от каждой по 1 ответвлению на датчик, получается n = 5.
40/5 = 8 метров не должна превышать длина каждого ответвления L1, L2, L3, L4 и L5.
